Делал я тут одну вещь себе, но не знал, как она называется. Перед написанием статьи решил посмотреть официальное название. Цитирую: этюдник – незаменимая вещь для художника. Это своего рода деревянный этюдный ящик, предназначенный для хранения всех необходимых принадлежностей.
Я не художник, но у меня есть акриловые краски, которыми раскрашиваю деревянные заготовки. Сначала краски жили в коробке, потом в пакете. Место хранения всё время рвалось. Мне это надоело. Решил сделать ящик сам, под краски.
Техническое задание (ТЗ)
Чтобы что-то сделать, нужно определиться — что ты хочешь, а потом проверить возможности. Баланс между желанием и возможностями будет решением. Я достал краски и кисти, разложил их на пол. Подумал — нужна коробочка, а какая? Тут вспомнил пластиковый контейнер, в котором у меня лежит инструмент в квартире. Хм, а почему бы не взять за основу это самый контейнер. Итак, ТЗ:
Ящик на основе контейнера.Материал — дерево, бросовый материал.Лоток сверху в ящике под кисти (как в контейнере под мелочёвку).Негабаритная ручка для переноса.Минимальный размер (места в квартире мало).
Решение

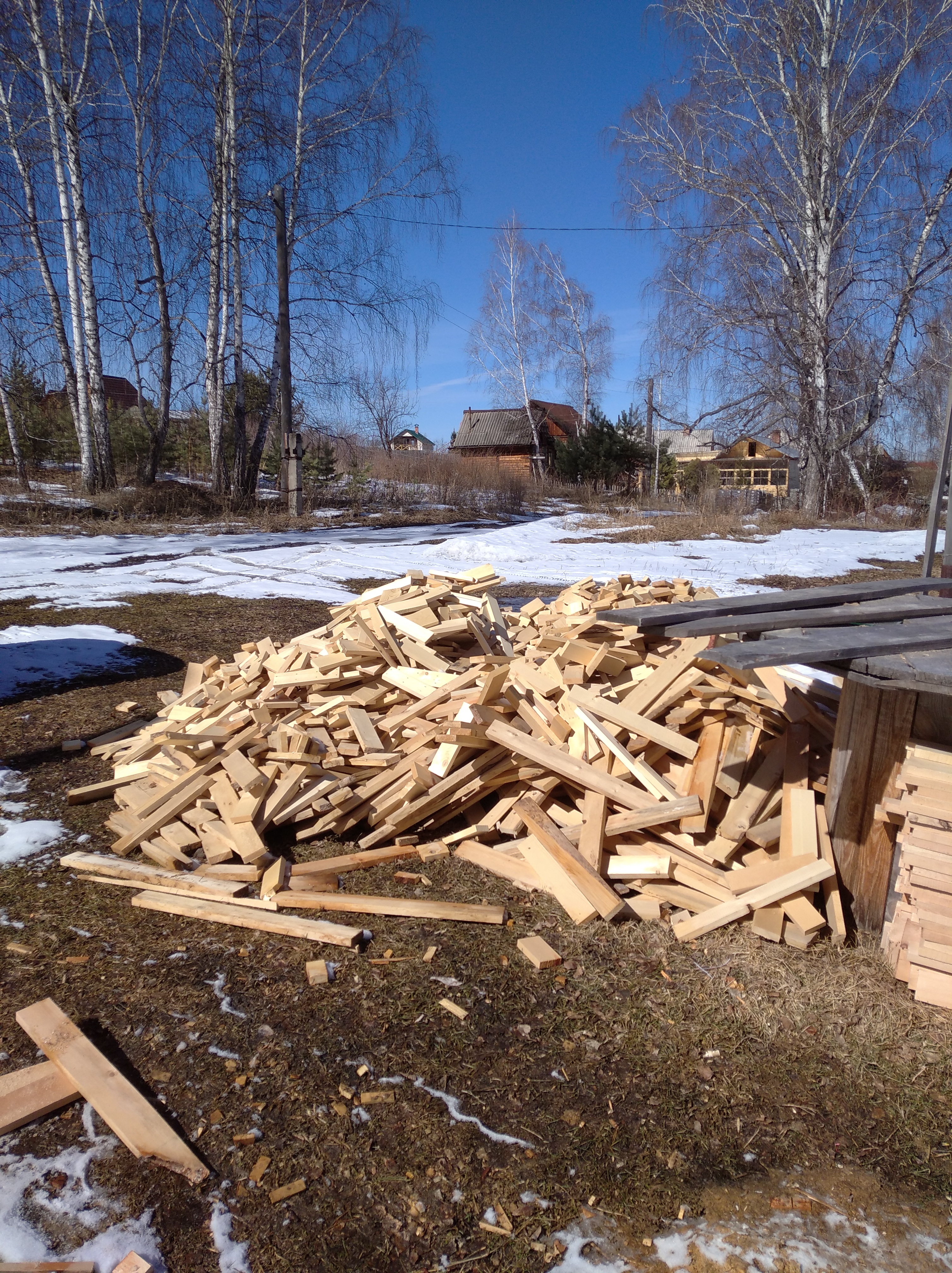

После мысленного ТЗ взялся за реализацию. Теперь есть от чего отталкиваться. К созданию этюдника меня сподвигли ещё мелкие доски. Знакомый знакомого имеет бизнес — делает ящики для геологов. Иногда беру у него дрова бесплатно – обрезки досок. В основном это действительно дрова.
Доски очень узкие и короткие. Но крестьянская душа пытается найти в каждом хламе полезную вещь.
Досок я наотбирал, вот и первая вещь созрела, чтобы применить данный материал.
Отступление
В одно время тут на сайте задавал
. В прошлом году выпросил себе на день рождения эту пилу у сестры. Я это всё к чему? Просто пусть вас не пугает дальнейшая реализация ящика. Мне хотелось испытать новинку. А вам, если кто-то загорится желанием сделать себе подобный ящик, но попроще, всё можно реализовать на саморезах.
Процесс

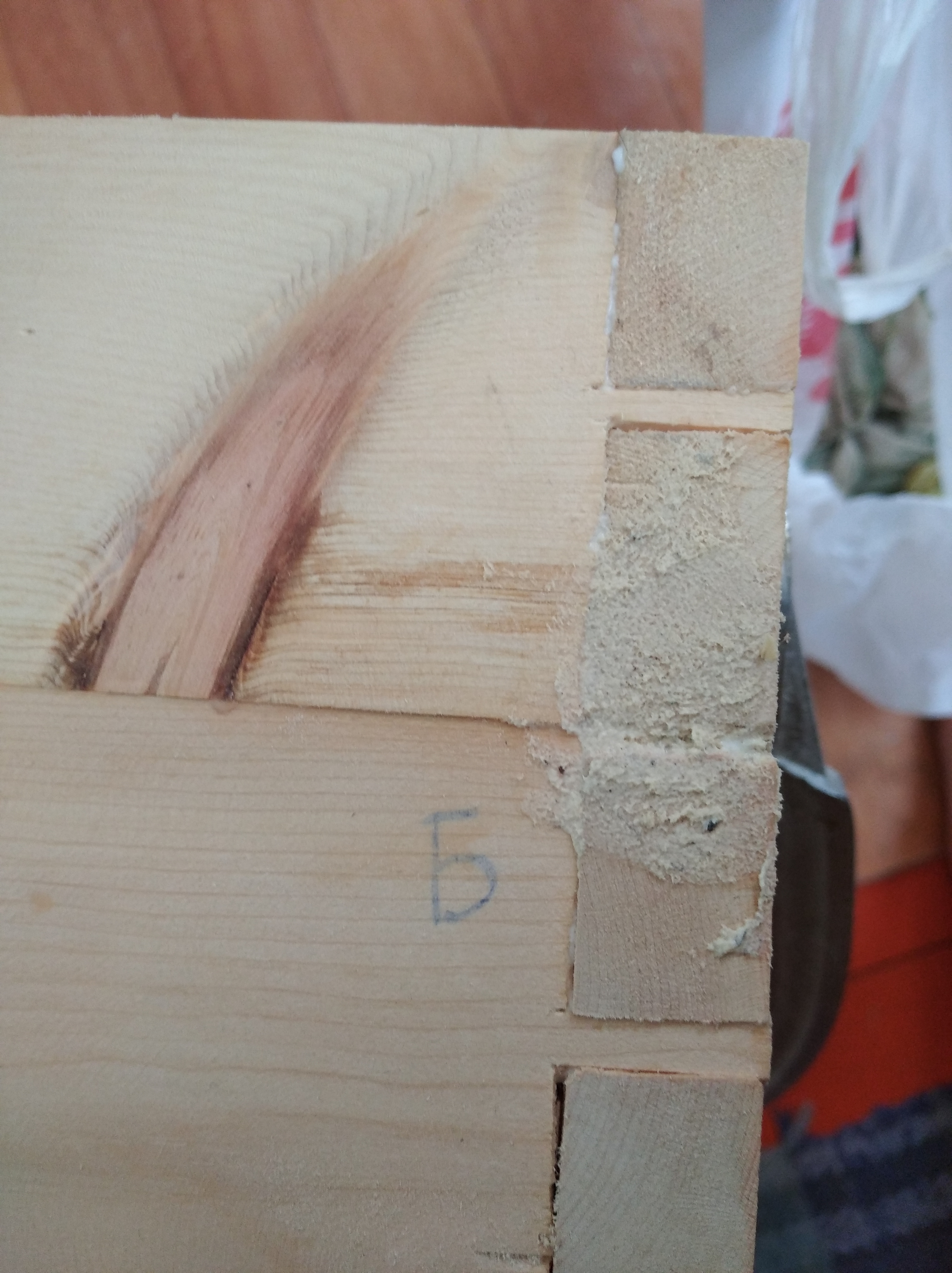

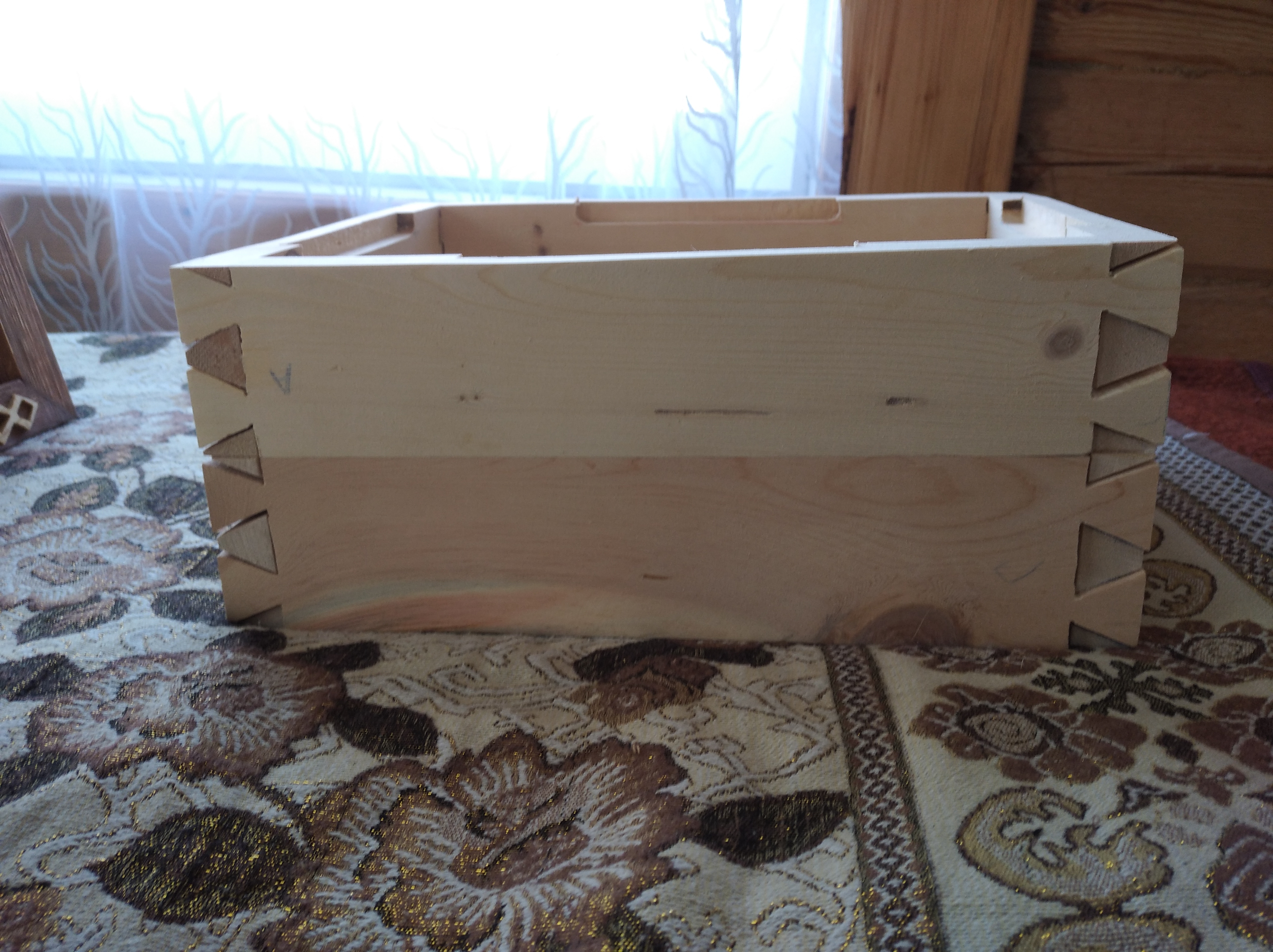

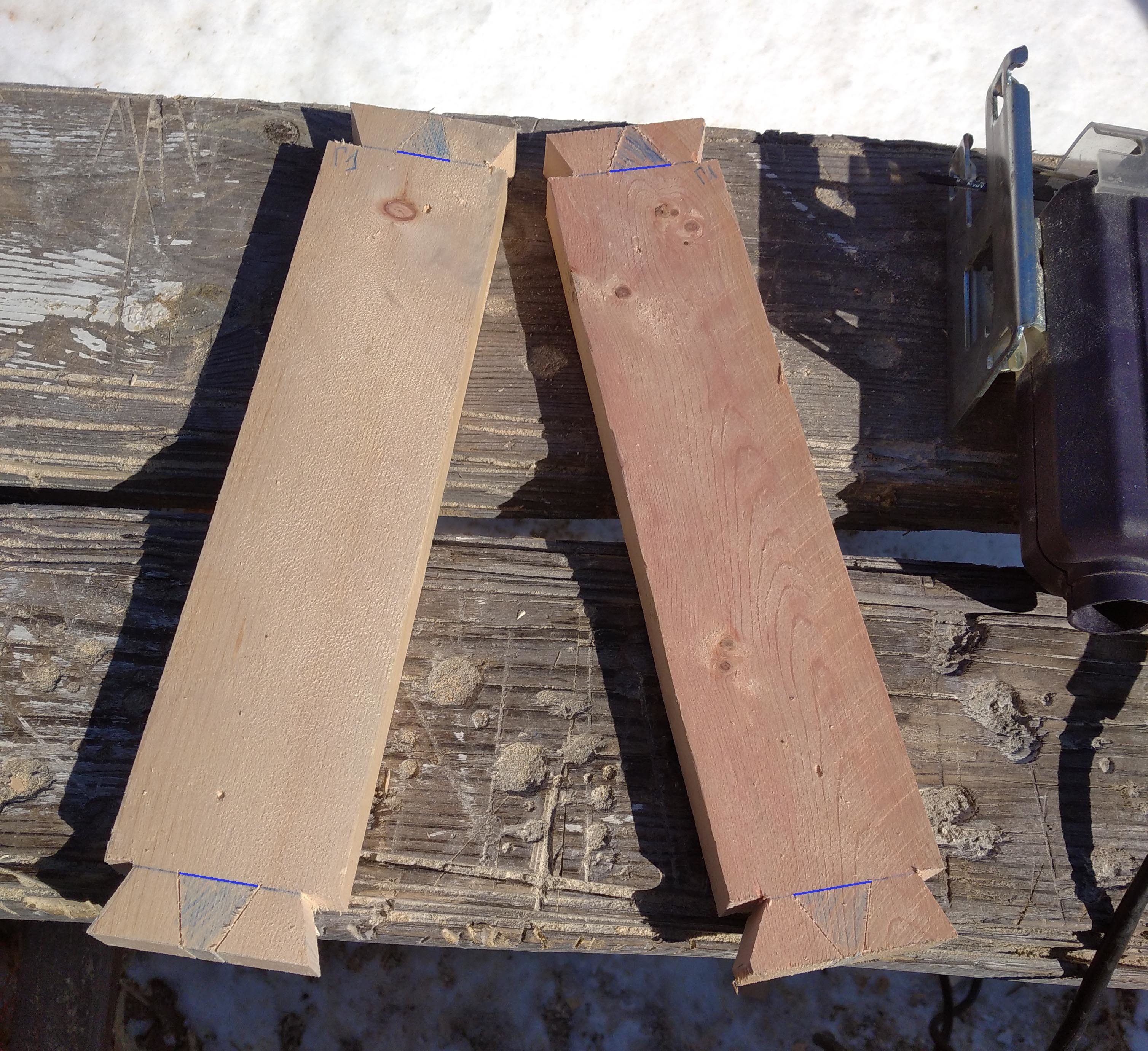

Реализовывать основной ящик решил на креплении «ласточкин хвост». Шипы выпиливал тремя видами пил:

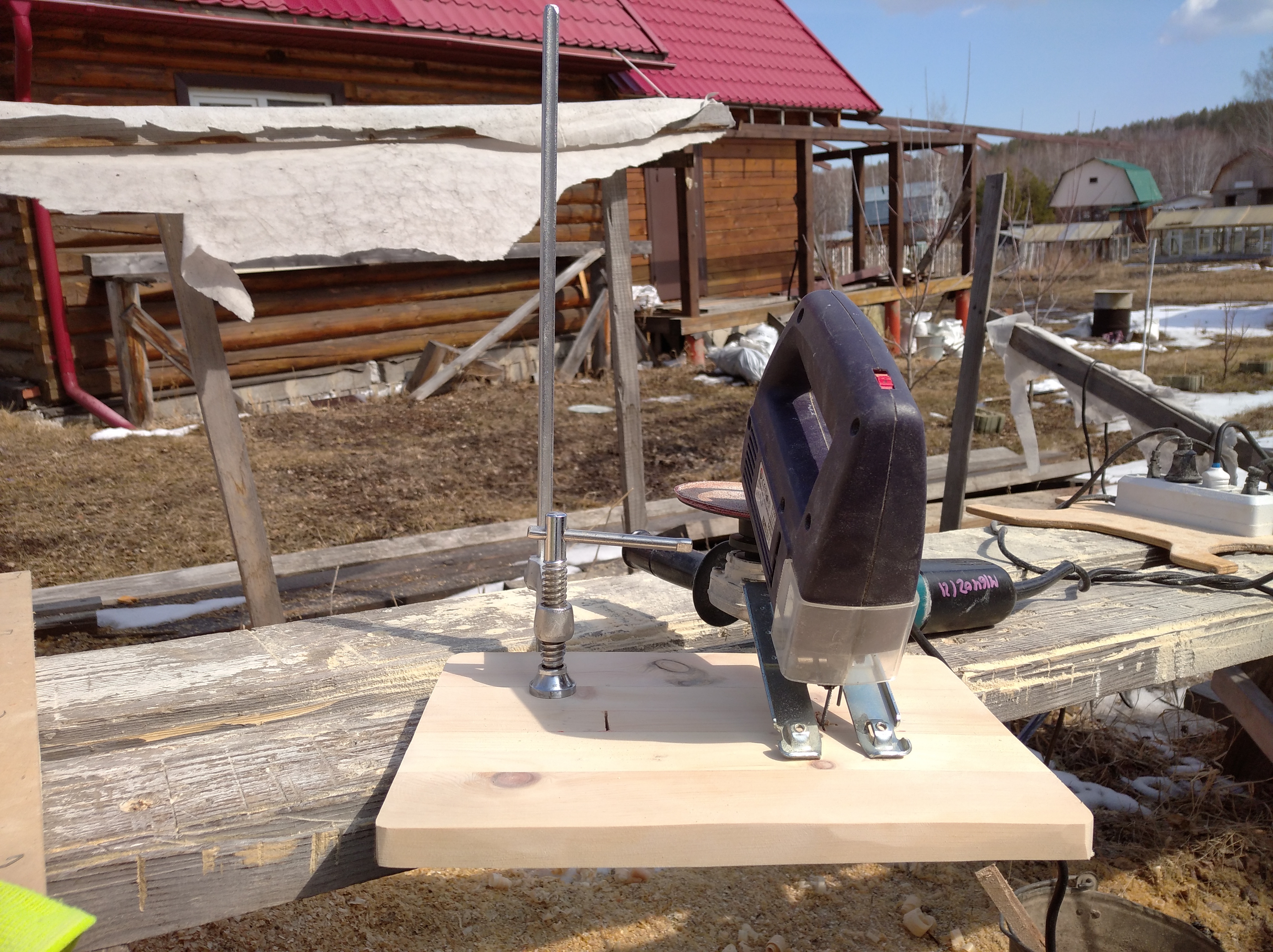

японской;обушковой;электролобзиком.
В своём детстве подобную задачу выполнял с помощью маленькой ножовки и стамески с молотком. Но прогресс же, теперь можно сделать иначе. Боковины делал из двух узких досок, клея их между собой на шканты.

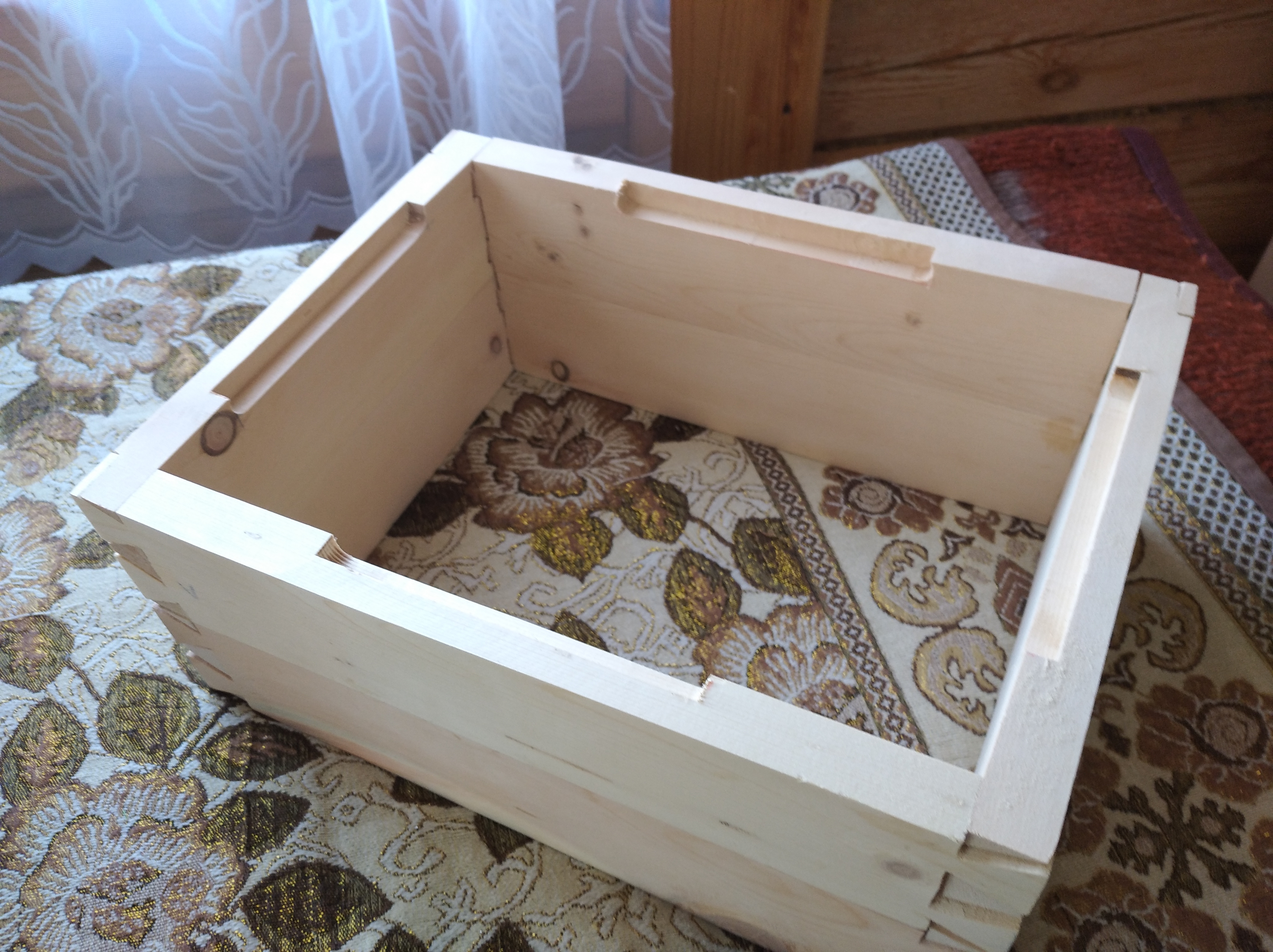

Для посадки будущего лотка под кисти в боковинах ящика выбрал пазы. Делал это фрезером. При желании эту операцию можно сделать и без фрезера, упростив задачу. Пазы меняем на рейки, просто прикрутив (приклеив) несущие рейки, штапики.

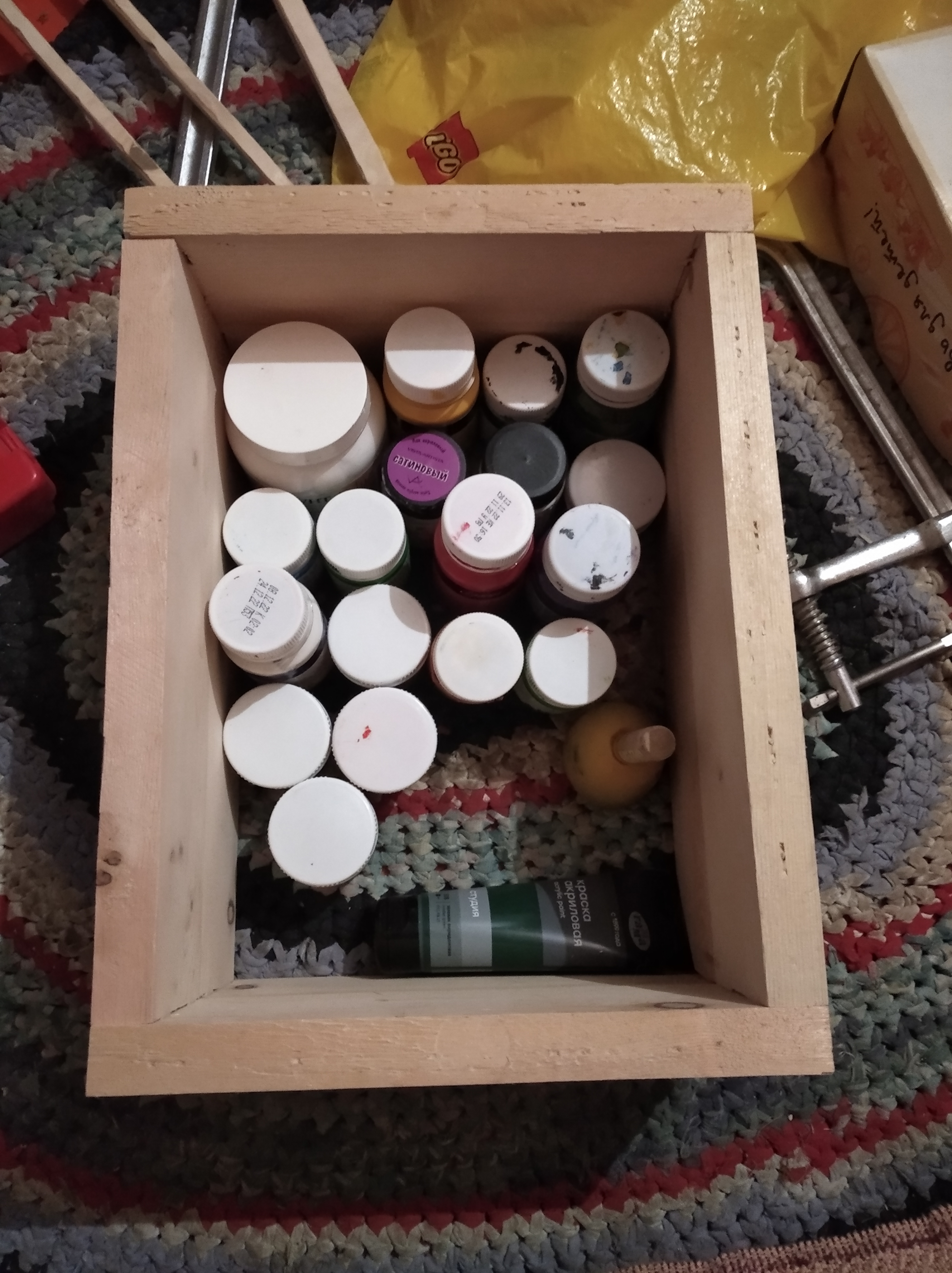

Все детали делались на улице, по сути — на коленке, поэтому есть огрехи допустимые зазоры. После подгонки собрал на клей. А щели зашпаклевал древесной пылью, смешанной с ПВА Д3.

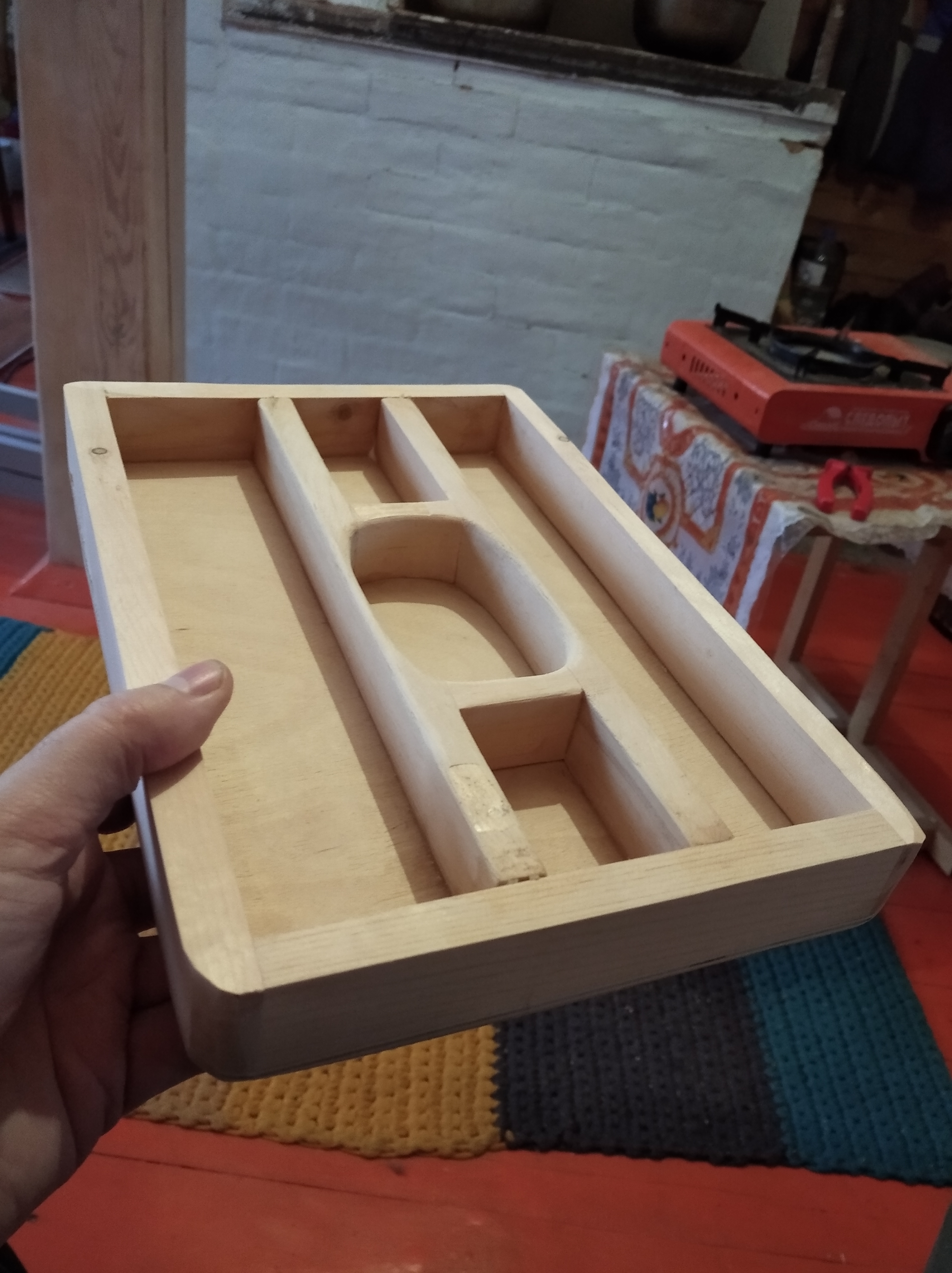

Дальше морочиться не стал. Донышко ящику и лоточек просто собрал на саморезы. Лоточек нужно было разделить.

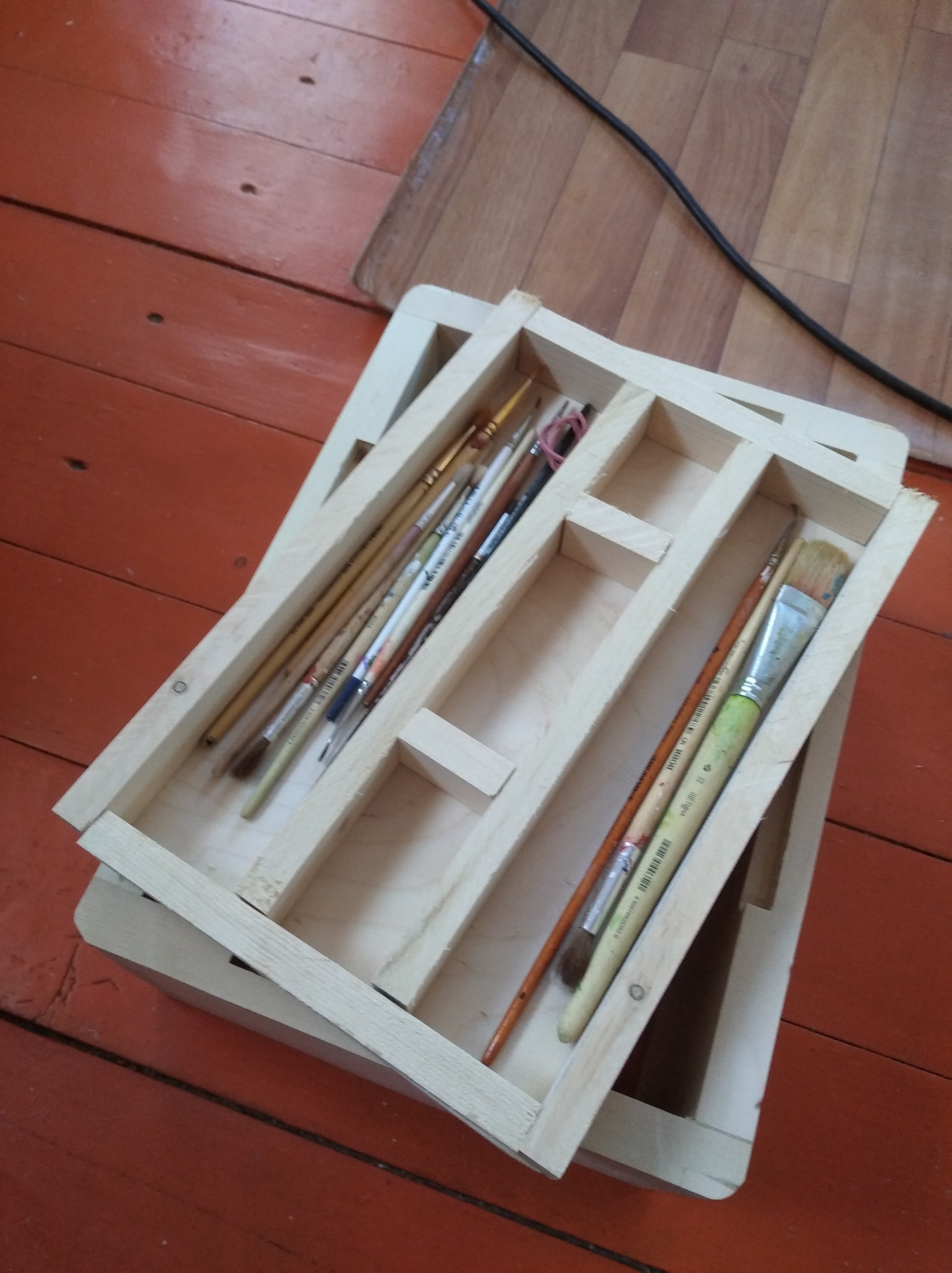

Собрал на клей своеобразный разделитель. Просто оставить квадратным было скучно, спилил лобзиком округлости и немного подшлифовал.

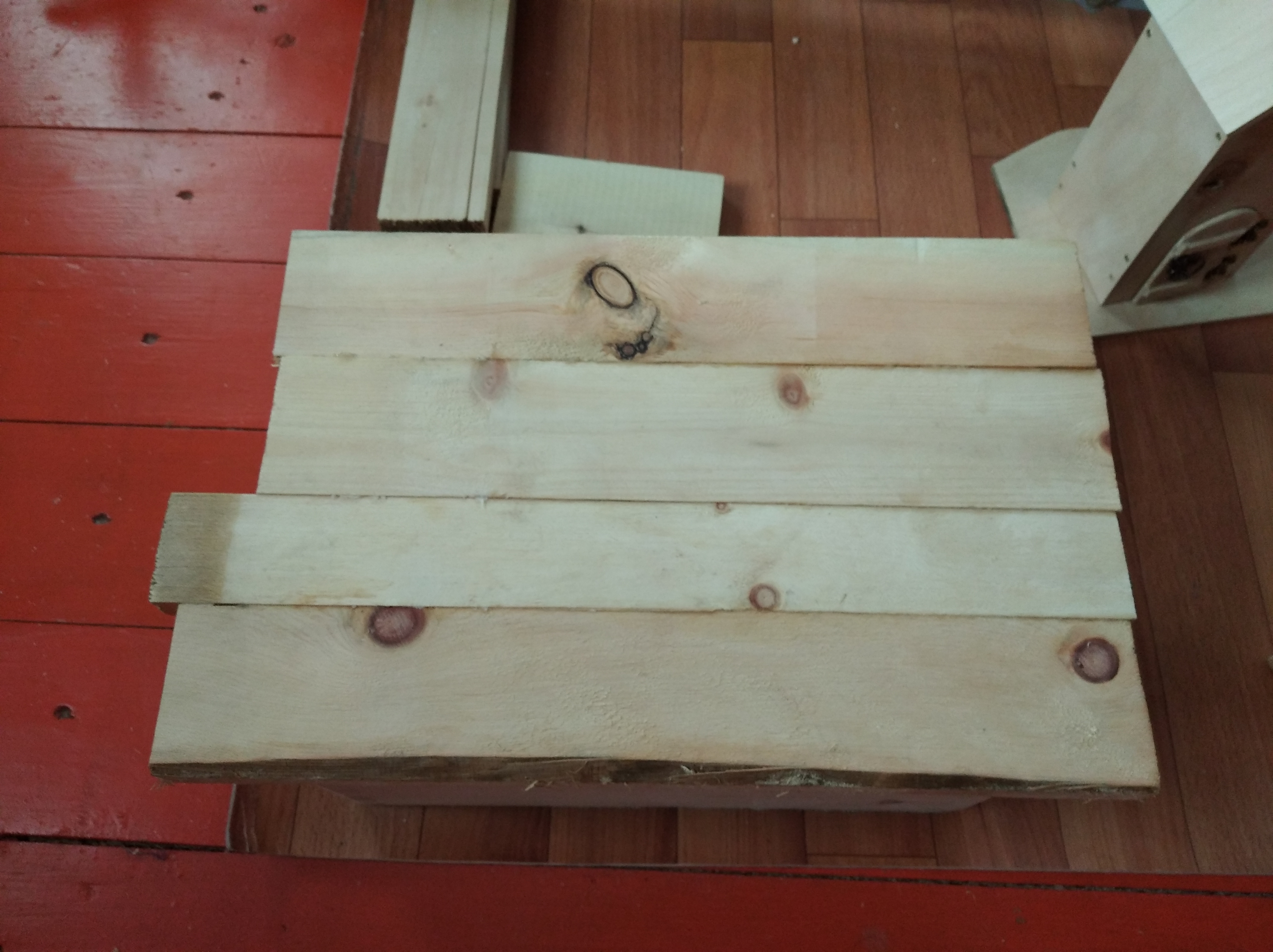

Склеил четыре палки для будущей крышки.

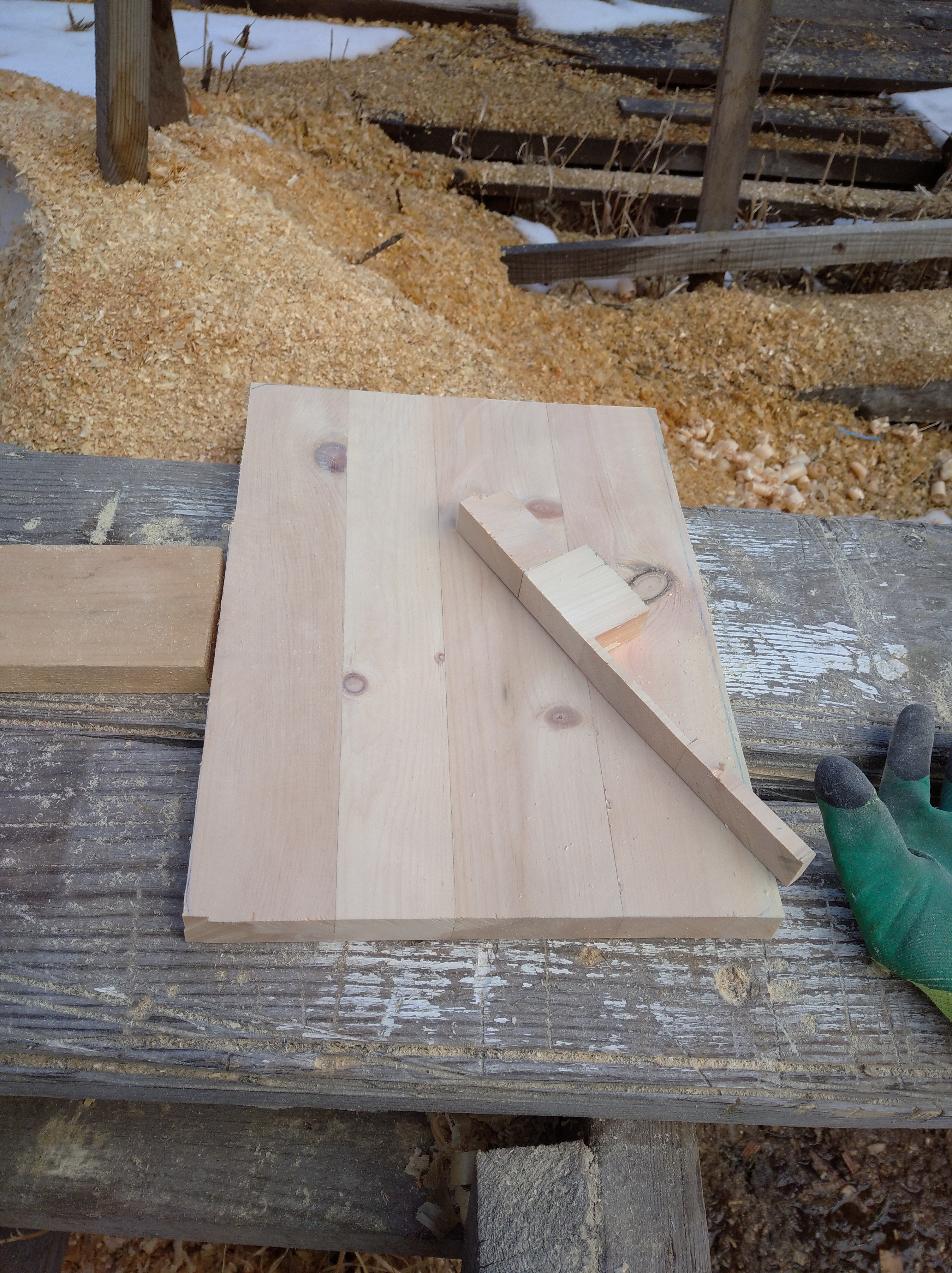

Выходные закончились. Поехал домой. Оказалось, простыл, работая на улице. Зато в следующие выходные Пасху встретил дома, а так бы опять сбежал на дачу. Через две недели смог вернуться к поделке. Крышка высохла, теперь надо выровнять поверхность. Практичные мастера делают это с помощью рейсмуса. У меня рейсмуса нет, ровнял с помощью ручного рубанка и болгарки.
Поэтому идеальной плоскости добиться мне так и не удалось. Ровность склеенной крышки проверял на фанере, делая паузы и прикладывая крышку на плоскость.

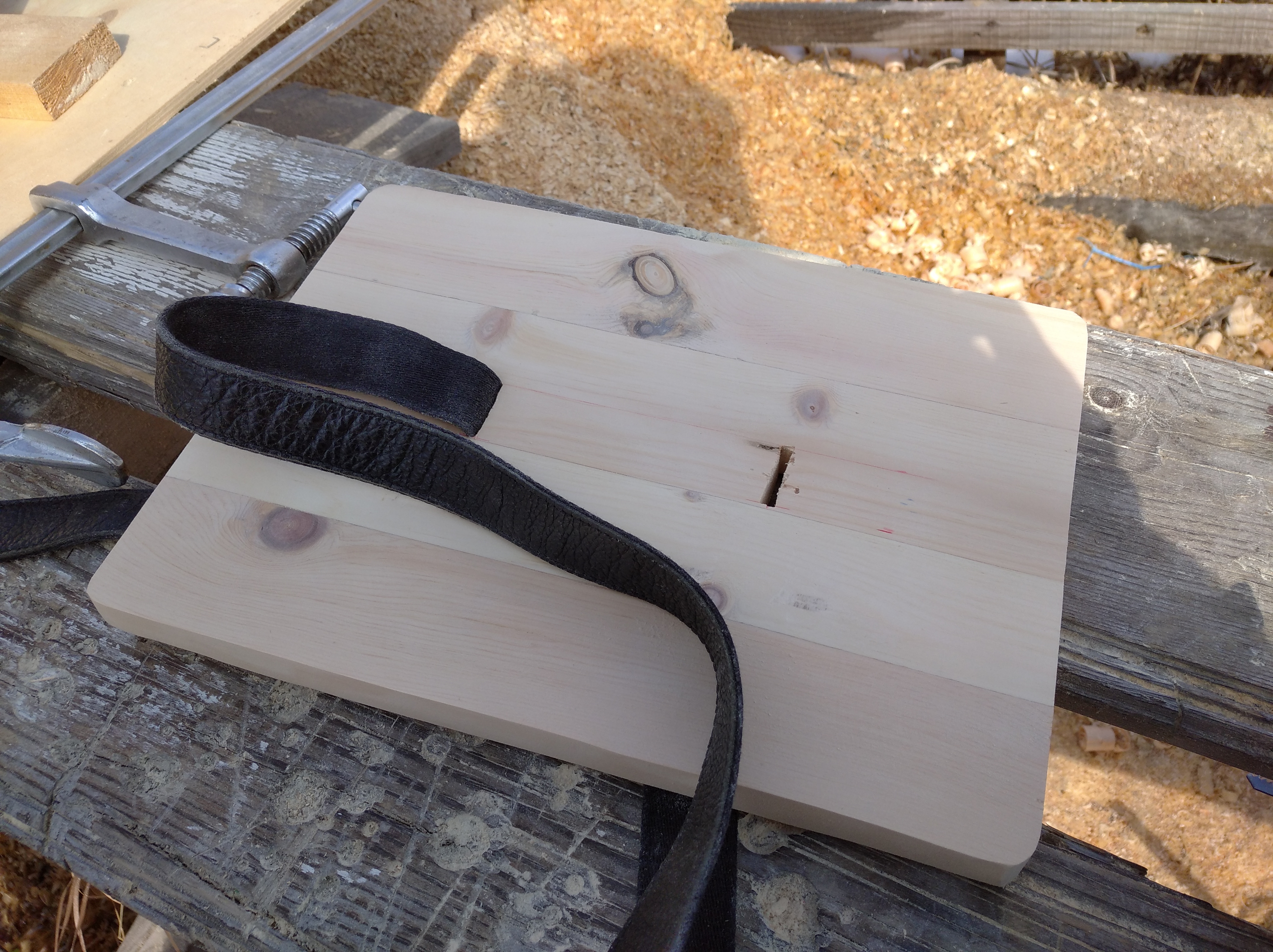

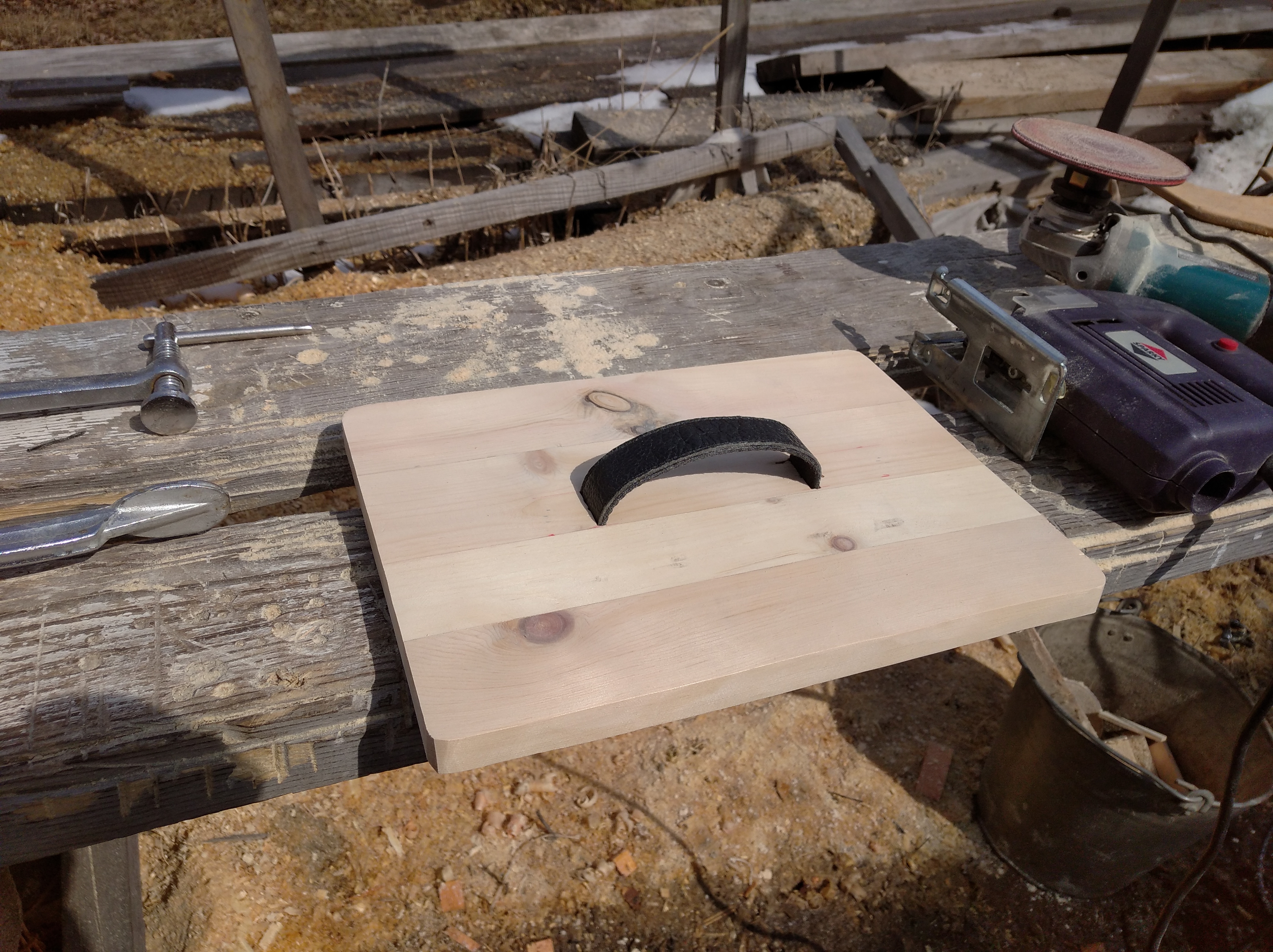

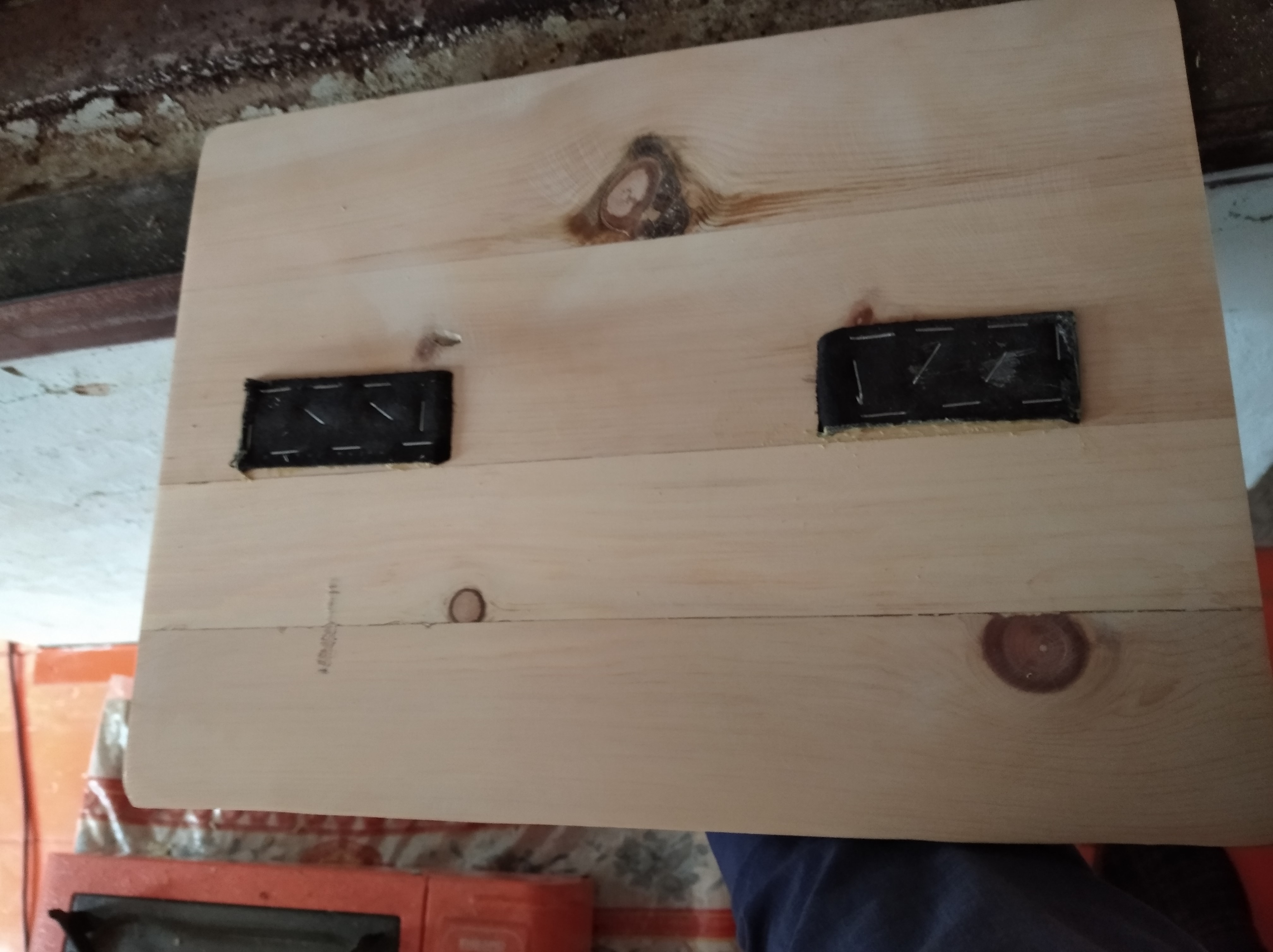

Для ручки (по подсказке мамы) использовал старый кожаный ремень от женской сумки. Запилы под ремень решил делать без засверливания. Много раз видел этот способ в интернете, но ни разу не пользовался. Да… засверлить было бы быстрее. Правое отверстие немного раздолбило пилкой, пока я смог поймать угол.

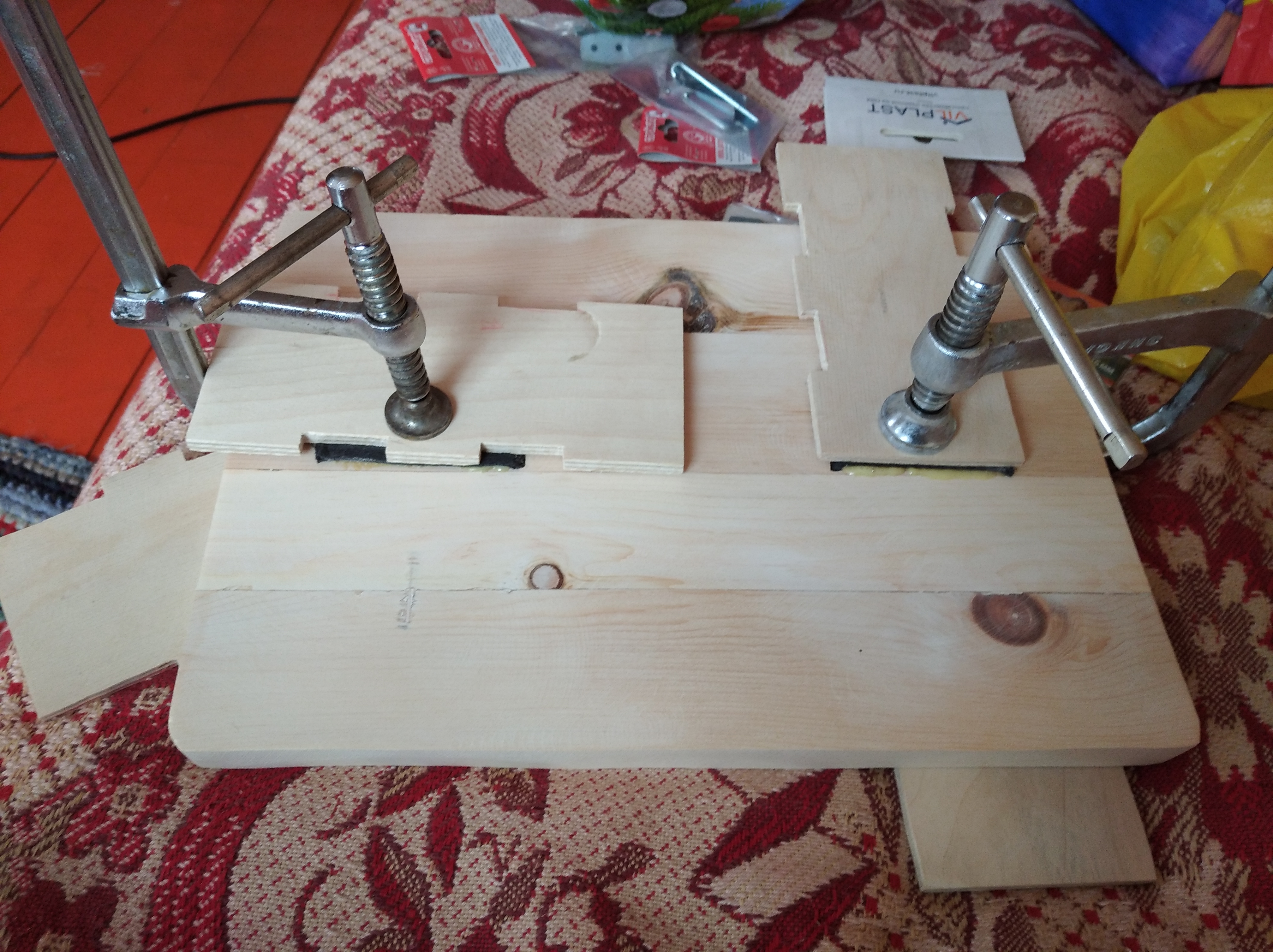

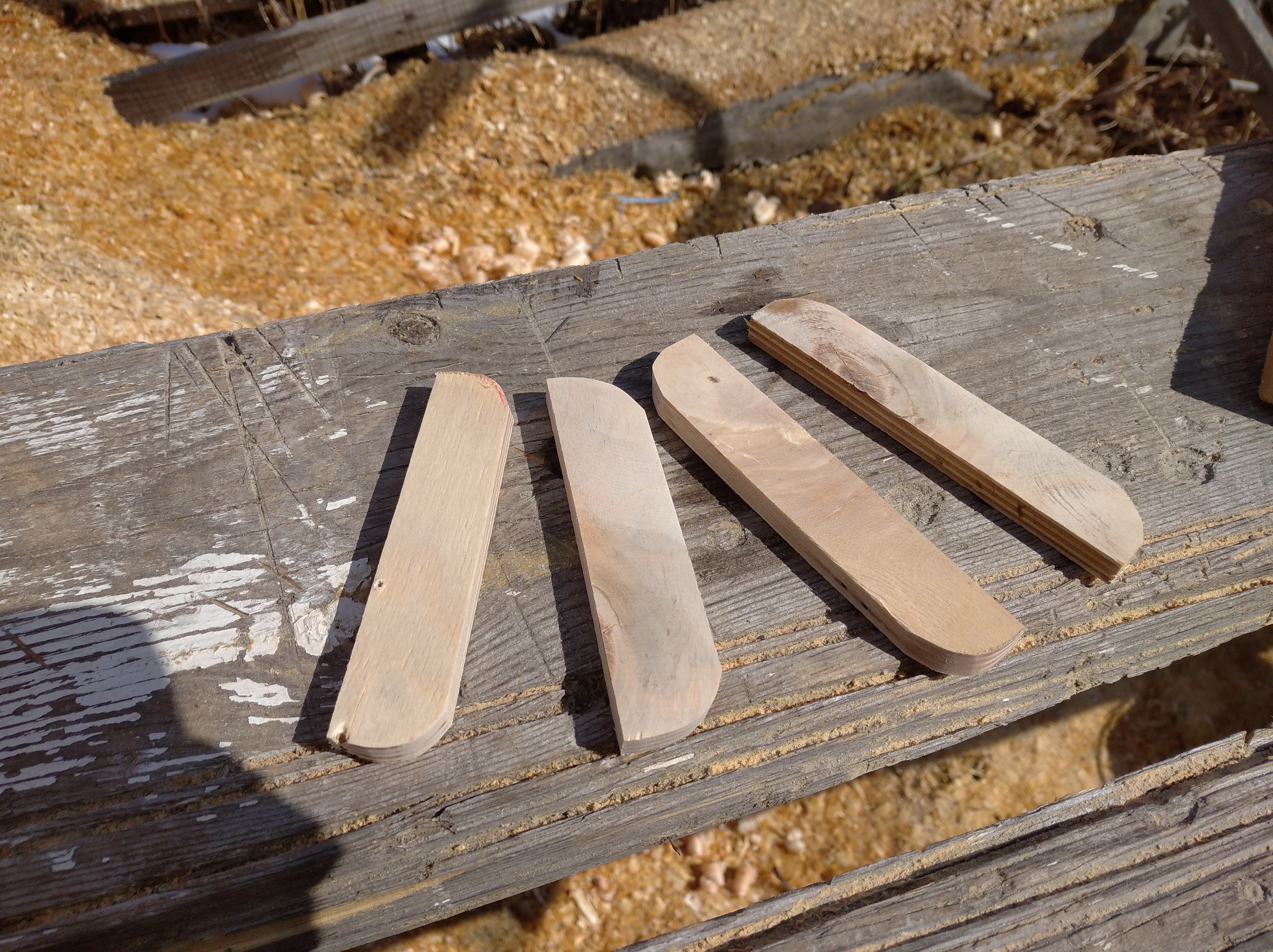

К лотку прикрутил «крылышки» из фанеры, которыми лоточек опирается на пазы в боковушках.

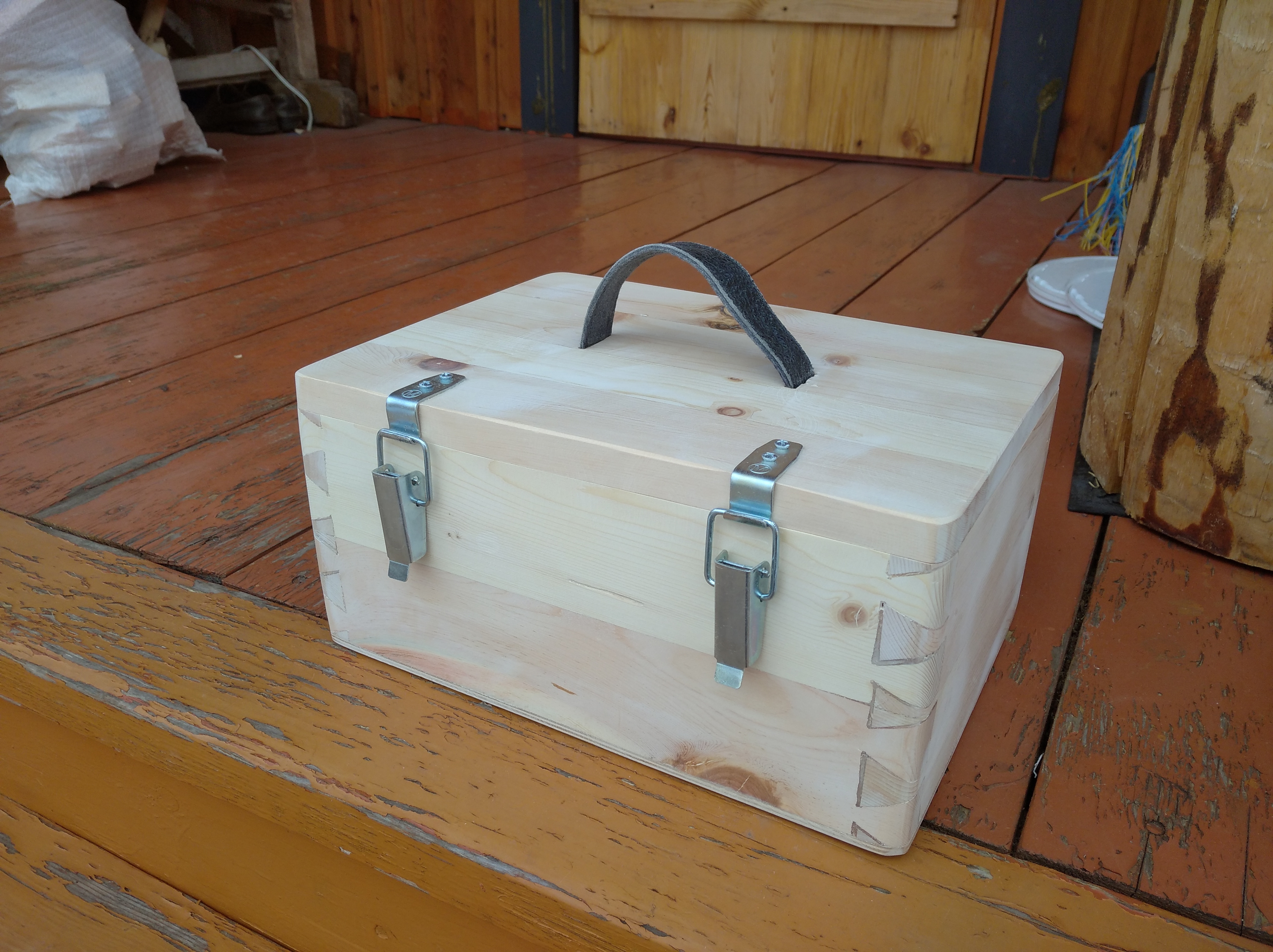

Если кто-то будет делать без фрезера что-то подобное, вашему лотку крылышки будут не нужны. Их роль выполнят рейки на стенках ящика вместо пазов. Мой ящик выполнен так, чтобы не цепляться внутри за дополнительные препятствия в виде реек. В зелёном магазине мной были куплены защёлки для ящика и самые дешёвые навесы. Язычки защёлок пришлось согнуть и вывести на верх крышки, так как крышка у меня небольшая. В итоге получился вот такой этюдник.

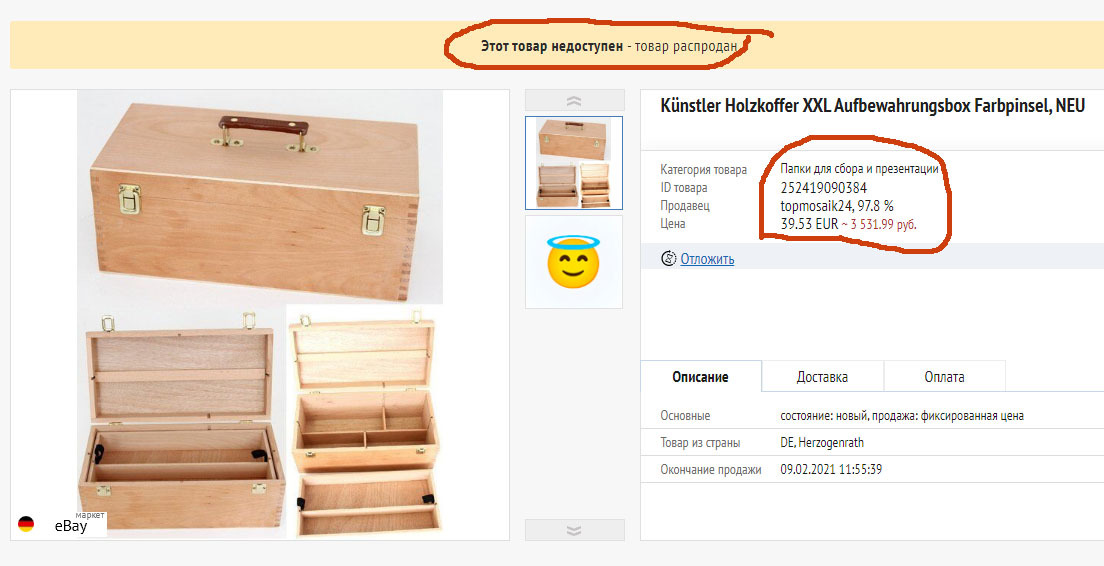

Работая над статьёй, как писал выше, полез в интернет посмотреть, как же оно называется, помимо названия нашел цену похожего ящика. Почти 40 евро стоил этюдник у буржуев.
Теперь, наверное, недоступен. Так что не зря я трудился. До новых встреч!
