Сама утеплила парную термоплитами LOGICPIR Баня. Рассказываю и показываю, насколько это оказалось легко
Новую баню мы начали строить ещё в 2019 году: залили фундамент, поставили на него сруб из сосновых бревен, сделали крышу. Затем возникли «более важные дела» (ещё и пандемия), и стройка «заморозилась». Поэтому, когда от сайта 7dach поступило предложение протестировать
от ТЕХНОНИКОЛЬ, я сразу согласилась. И даже не столько из-за бесплатной теплоизоляции (я тогда об этом материале совсем ничего ещё не знала), сколько из-за того, что нужен был толчок, чтобы вернуться к стройке. А сейчас, оценивая промежуточный результат, очень рада, что мне повезло стать участником этого тестирования, и я утеплила нашу парилку именно этим материалом.
Подготовительный этап
Самым долгим и сложным для меня был этап подготовки. Чтобы приступить к теплоизоляции парилки, нужно было это помещение ещё сделать. В начале лета наша баня выглядела, как на фото ниже: без потолка, пола, внутренних перегородок и даже без печи. В общем, совсем ещё не баня — просто сруб под крышей на фундаменте.

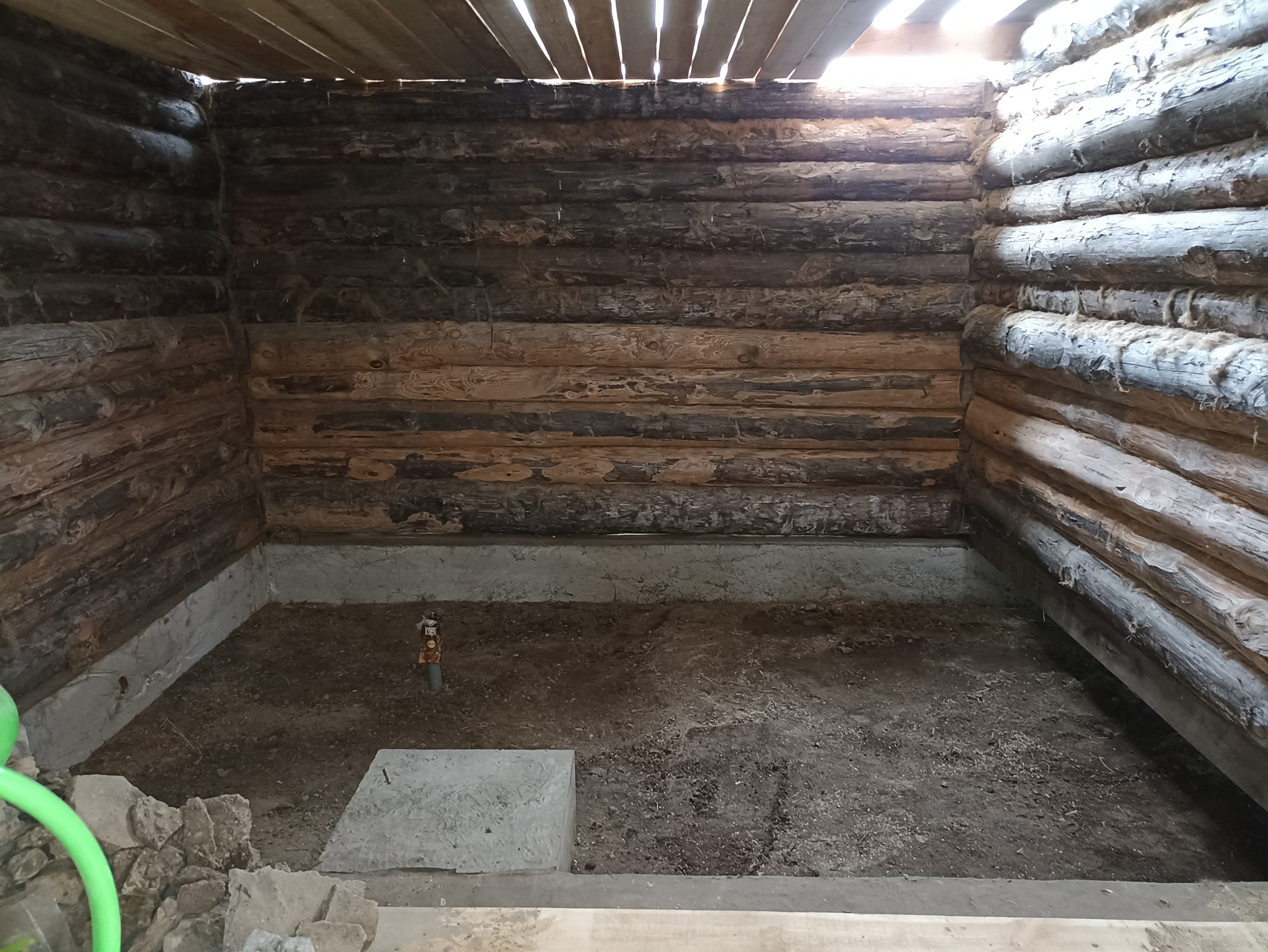

Наша баня в начале лета

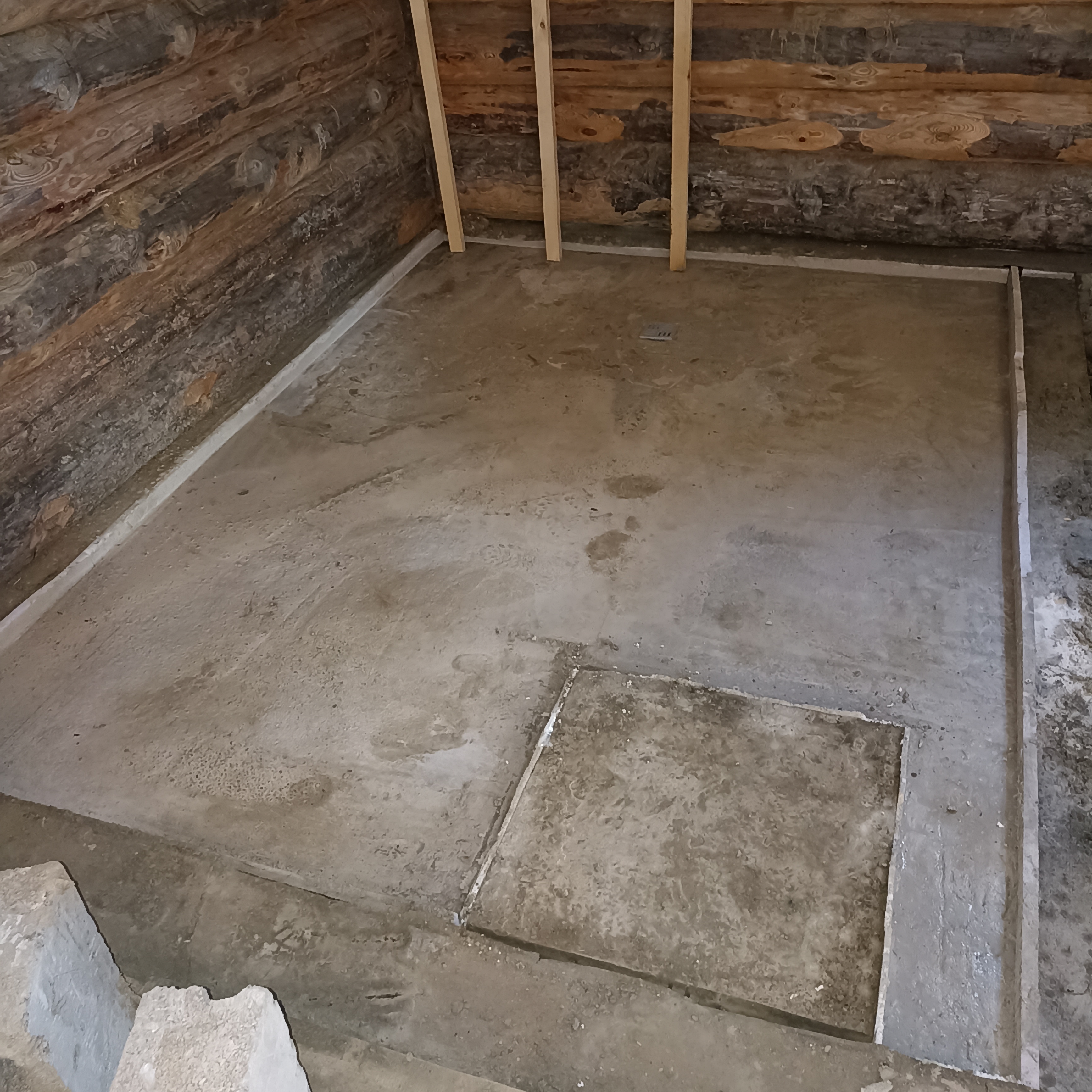

Начали работу с последовательной заливки пола в парилке, фундамента под перегородку между парилкой и мойкой и пола в мойке.
С этой работой мне помогли (вернее, я была помощницей).

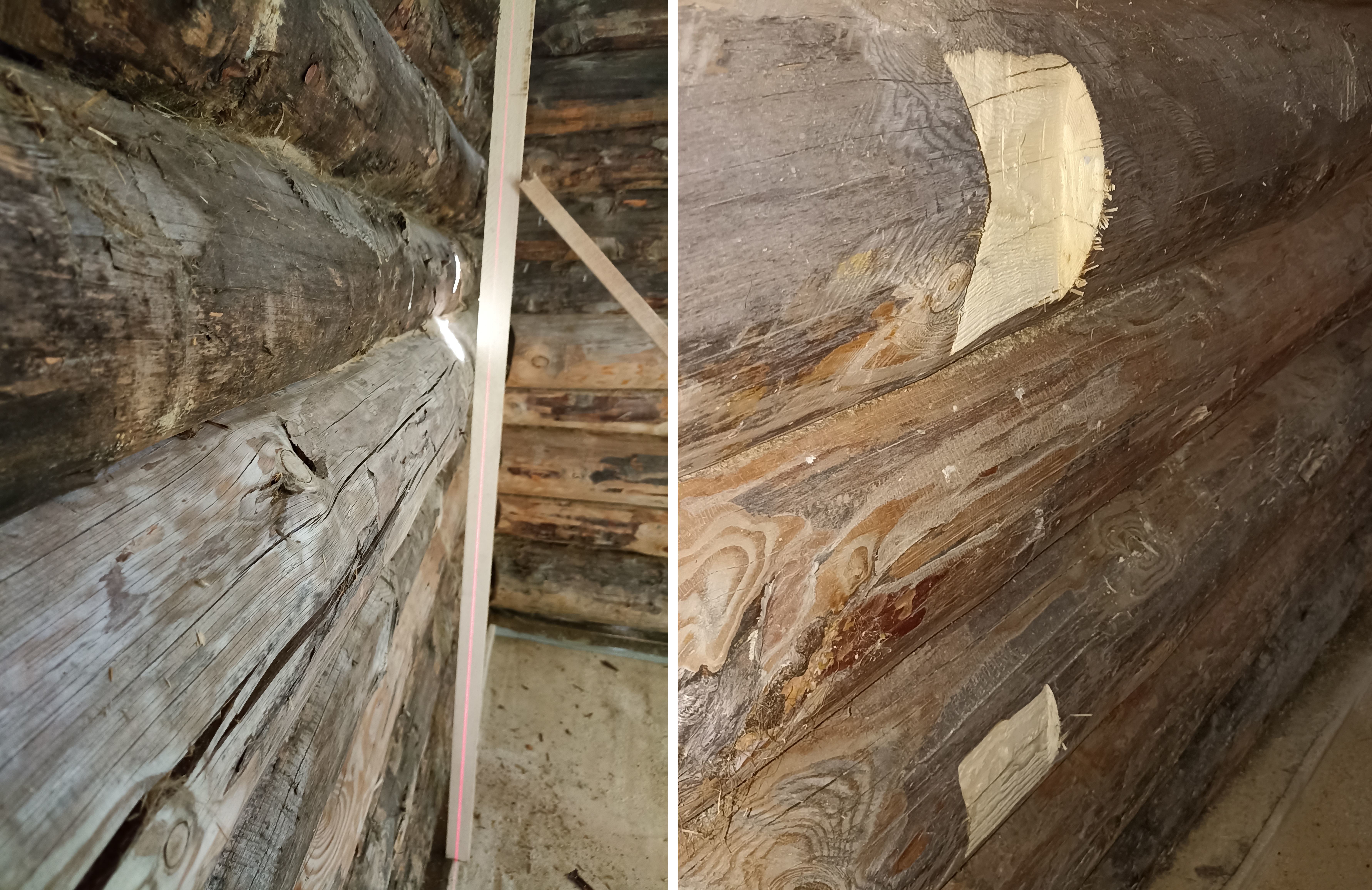

Также на этом этапе я увидела, насколько кривые стены внутри сруба (снаружи бревна подогнаны гораздо ровнее), и сразу же обрадовалась, что буду их «прятать». В сильно выпирающих бревнах даже пришлось делать выпилы для направляющих брусков.

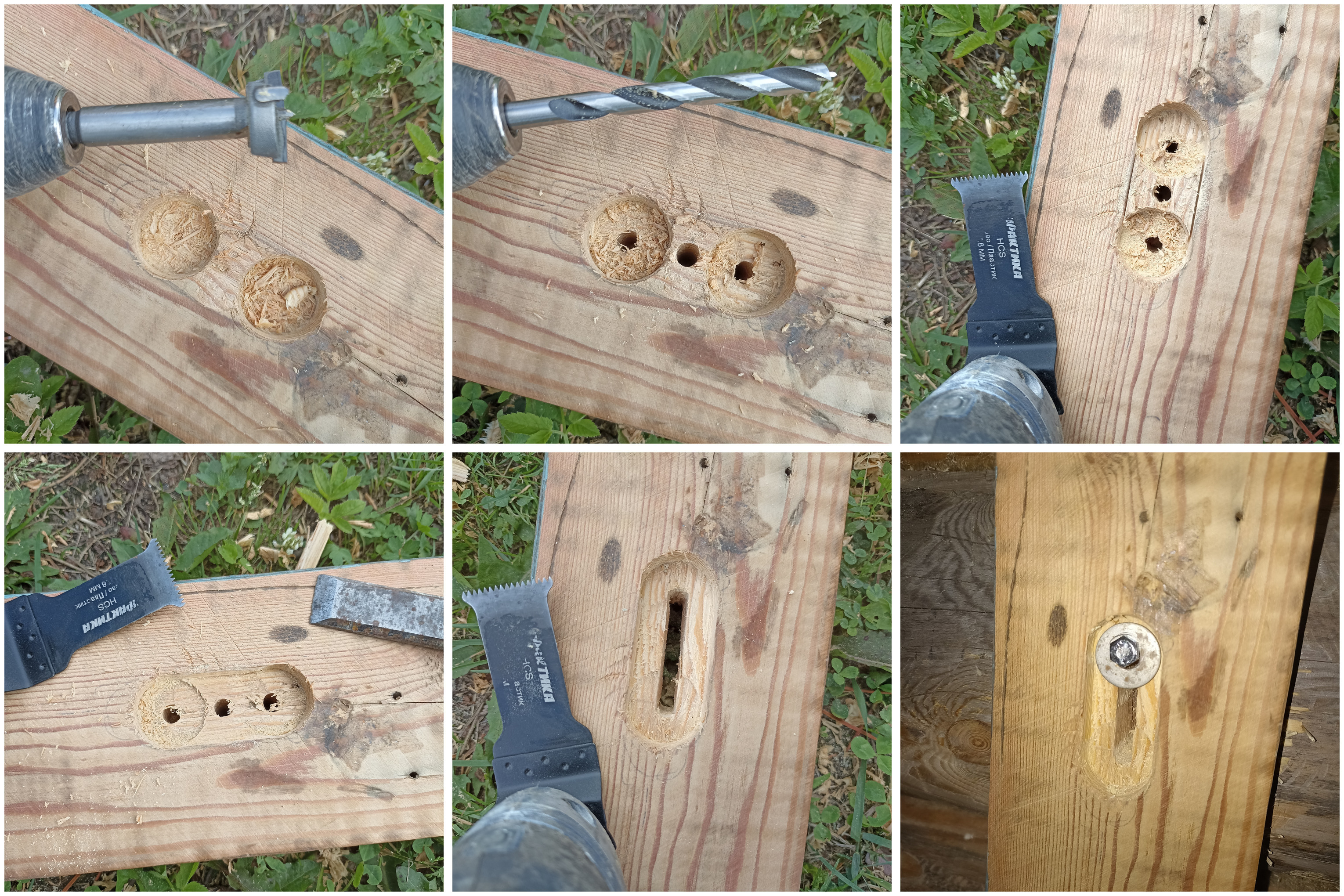

Несмотря на то, что сруб стоит уже несколько лет и дал усадку, между некоторыми верхними венцами ещё были щели (около сантиметра). Поэтому в направляющих под термоплиты я решила вырезать верхние крепления таким образом, чтобы (если вдруг сруб ещё даст усадку) внутренняя обшивка не деформировалась. Как видно на фото ниже, отверстия, конечно, сделаны с большим запасом, на столько сруб уже не просядет. Просто вырезала их с помощью реноватора, и ширину определила насадка.

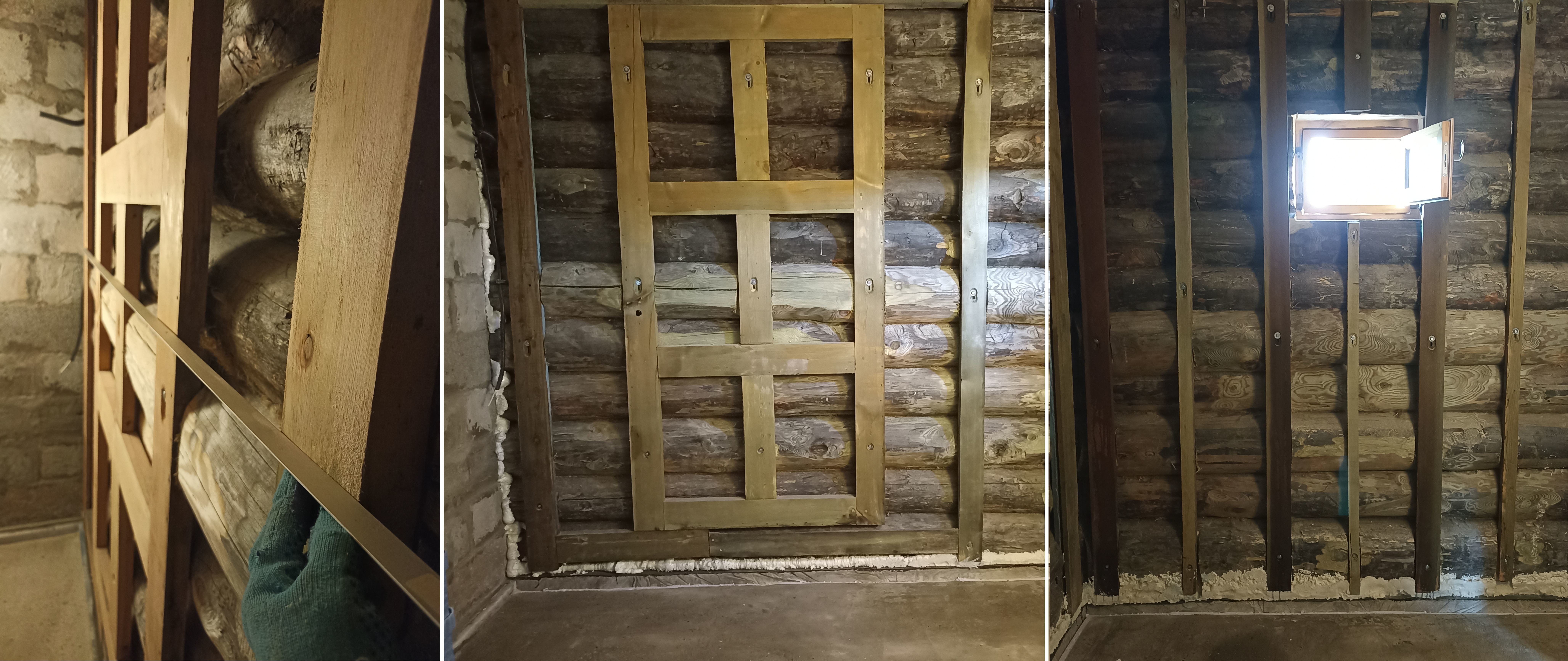

Все направляющие прикручивала строго по уровню, чтобы все внешние стороны были в одной плоскости. В результате подготовленные под теплоизоляцию деревянные стены стали выглядеть так.
Их и направляющие обработала невымываемым антисептиком, а балки, доски и рейки на потолке огнебиозащитой (перестраховалась🙂).

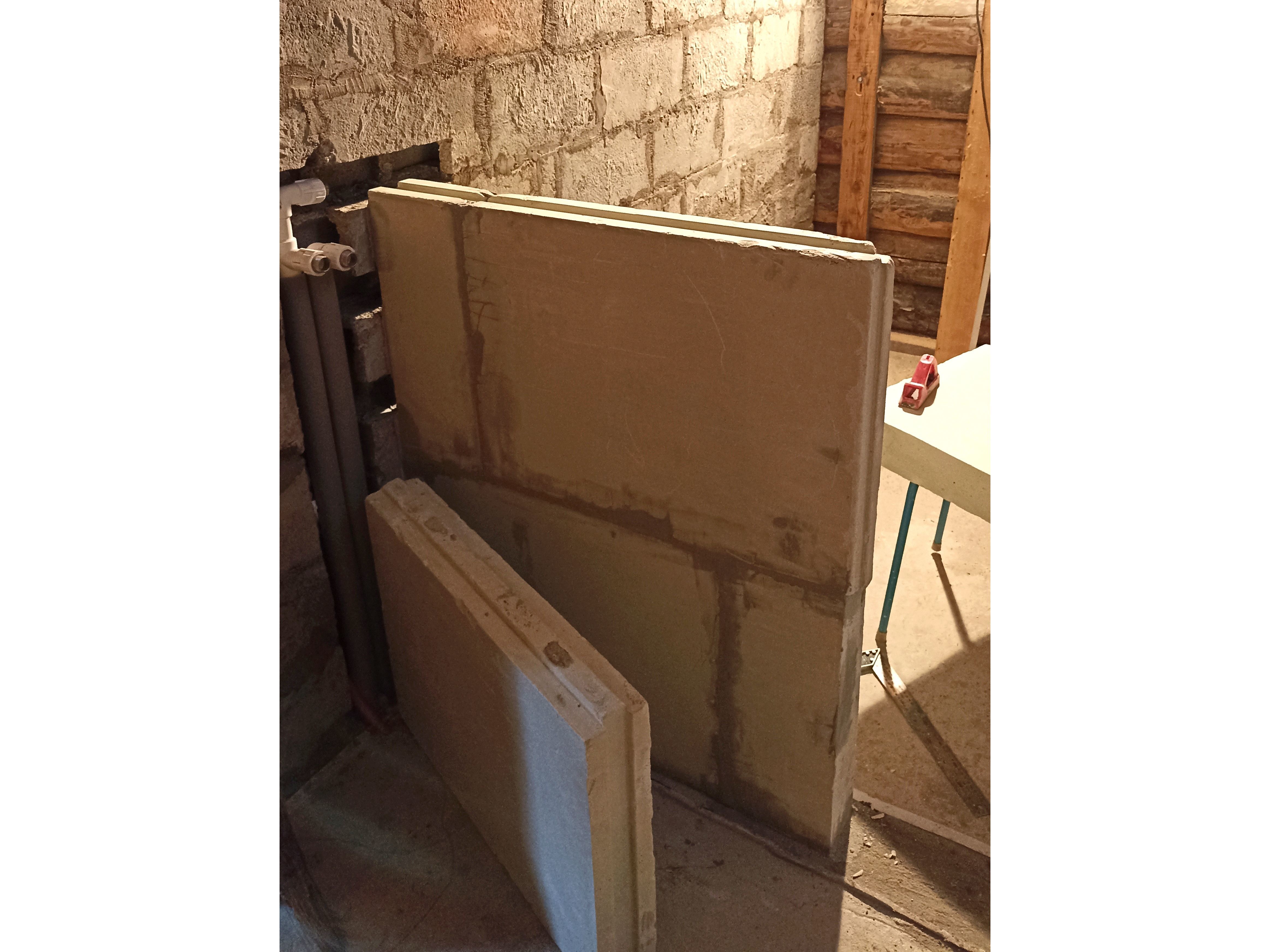

Сложила две оставшиеся стены парилки: одну из перегородочных блоков, вторую из влагостойких пазогребневых плит. Эти стены сразу обработала грунтом.
В результате у меня получилась комната 2х2,7 м и 2,2 м в высоту. В углу заняла свое место (на отдельно залитом фундаменте) чугунная банная печь.

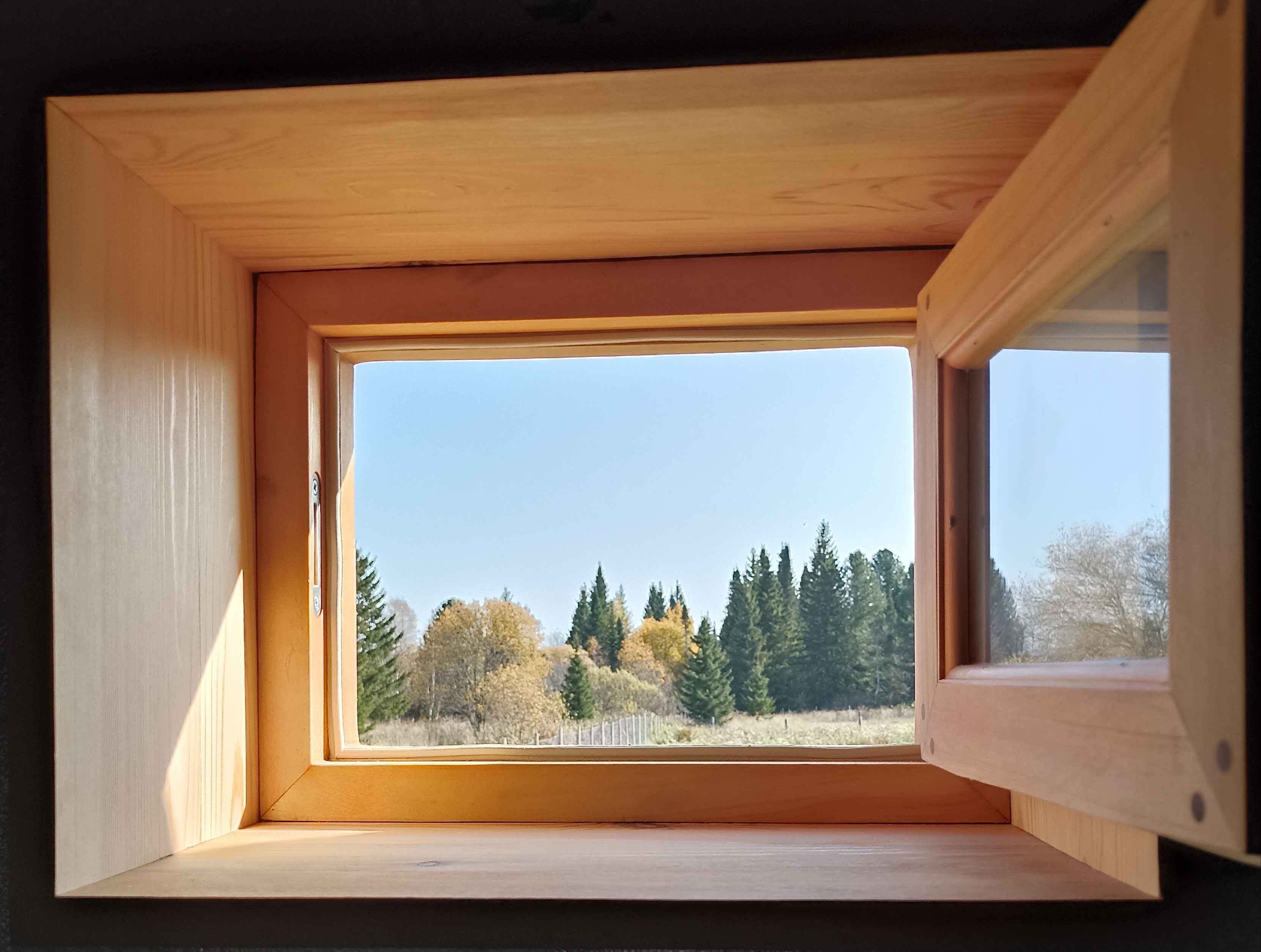

Также на этапе подготовки, когда выпиливала отверстие для окошка, сразу сделала к нему широкие откосы (учла толщину теплоизоляции, рейки и вагонки).
Короб двери тоже дорабатывала: прикрутила на сантехнические шурупы бруски, а порог заменила на вырезанный из цельного соснового бруса, ширину подгоняла также с учётом теплоизоляции и реек.
Материалы для тестирования

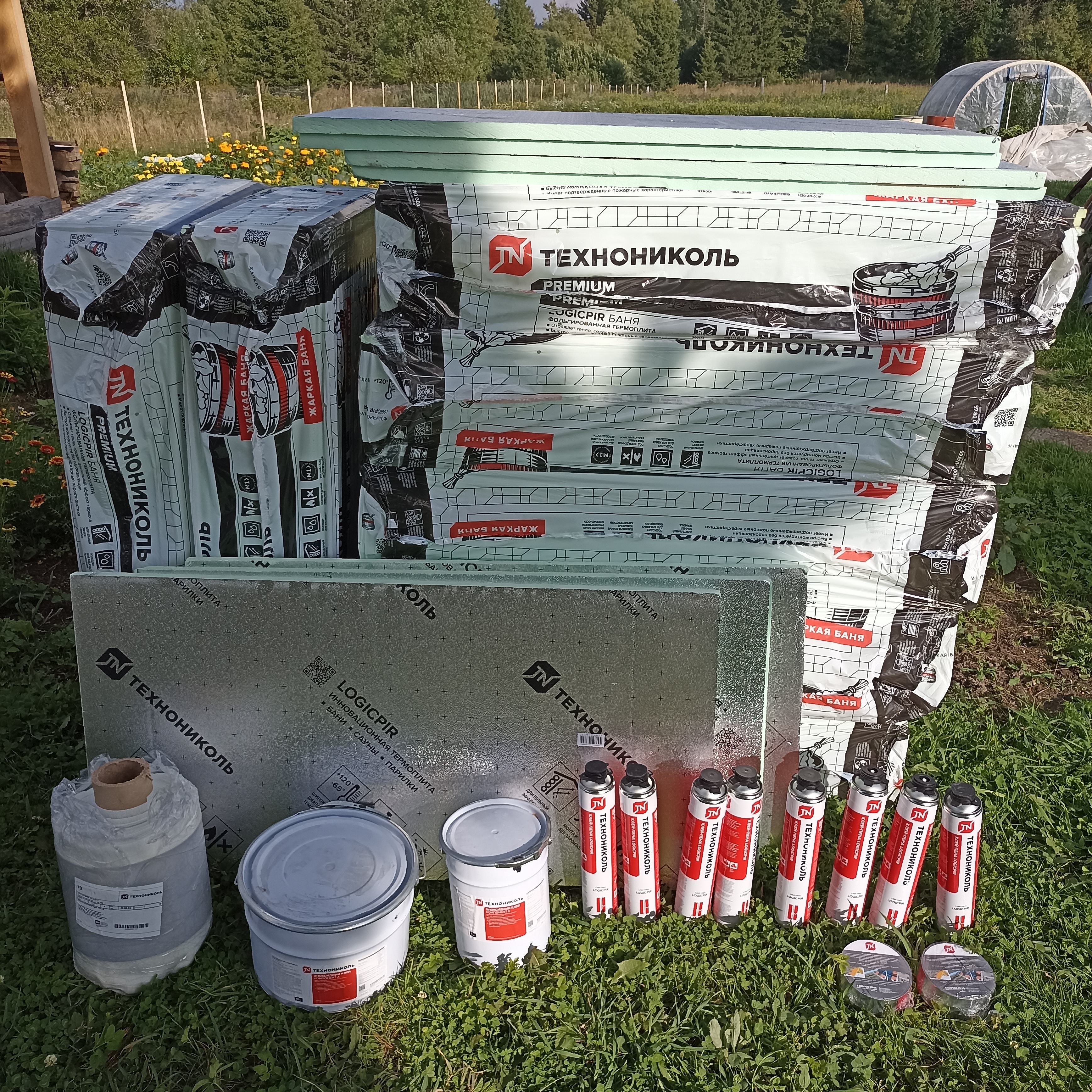

На тестирование мне были предоставлены:
термоплиты LOGICPIR Баня от ТЕХНОНИКОЛЬ — 8 упаковок. Из них 7 упаковок по 5 термоплит 585x1185 мм, толщиной 50 мм и одна упаковка с термоплитами толщиной 30 мм (8 шт. в упаковке);клей-пена LOGICPIR — 8 баллонов;алюминиевая самоклеящаяся лента LOGICPIR — 2 шт.;гидроизоляционная лента LOGICROOF Tape PVC-B — 1 рулон;двухкомпонентный эпоксидный клей ТЕХНОНИКОЛЬ — 15 кг.
Термоплиты LOGICPIR Баня представляют собой
листы мятного цвета, которые не поддерживают горение
, фольгированные с двух сторон, с пазогребневой кромкой. Создают в помещении эффект термоса.

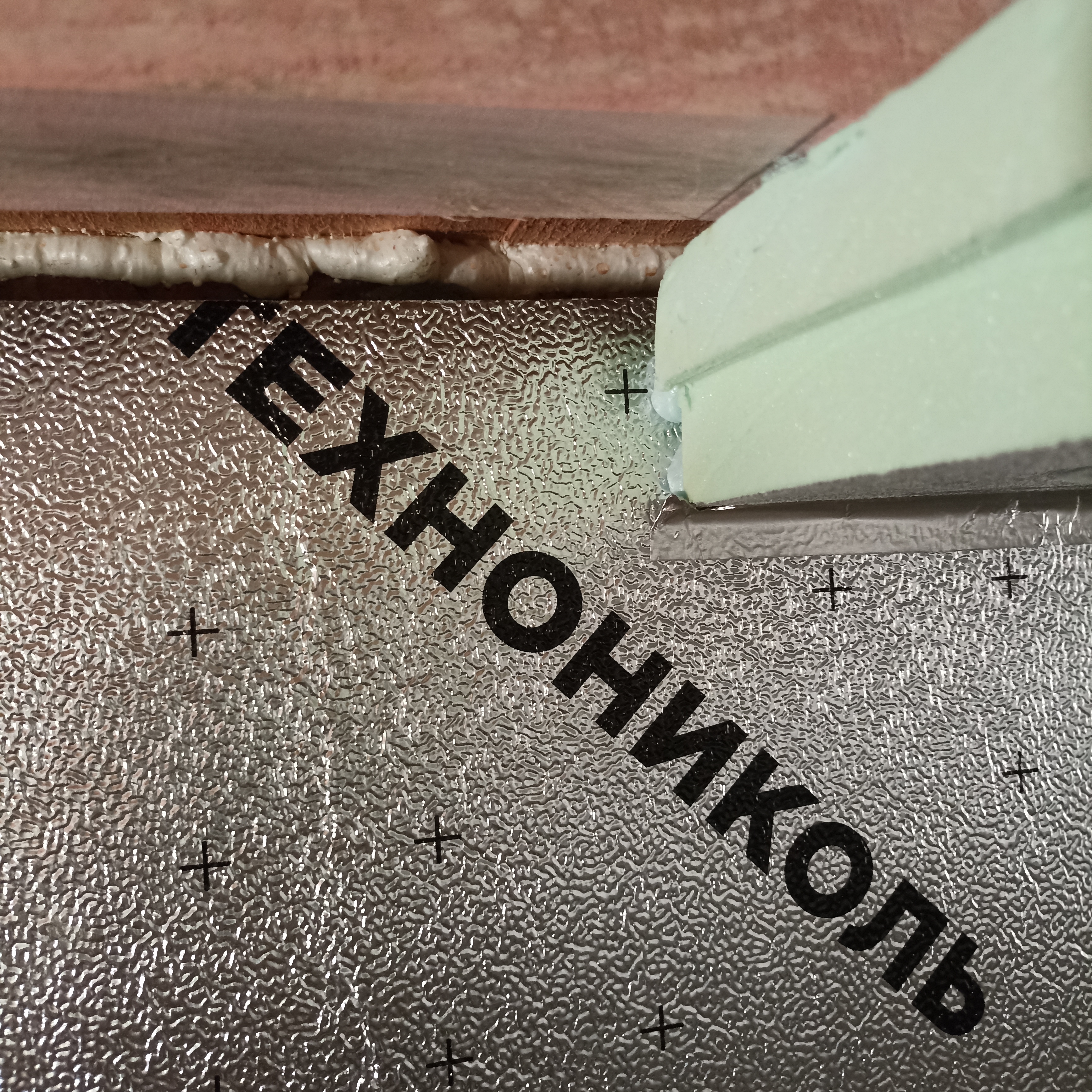

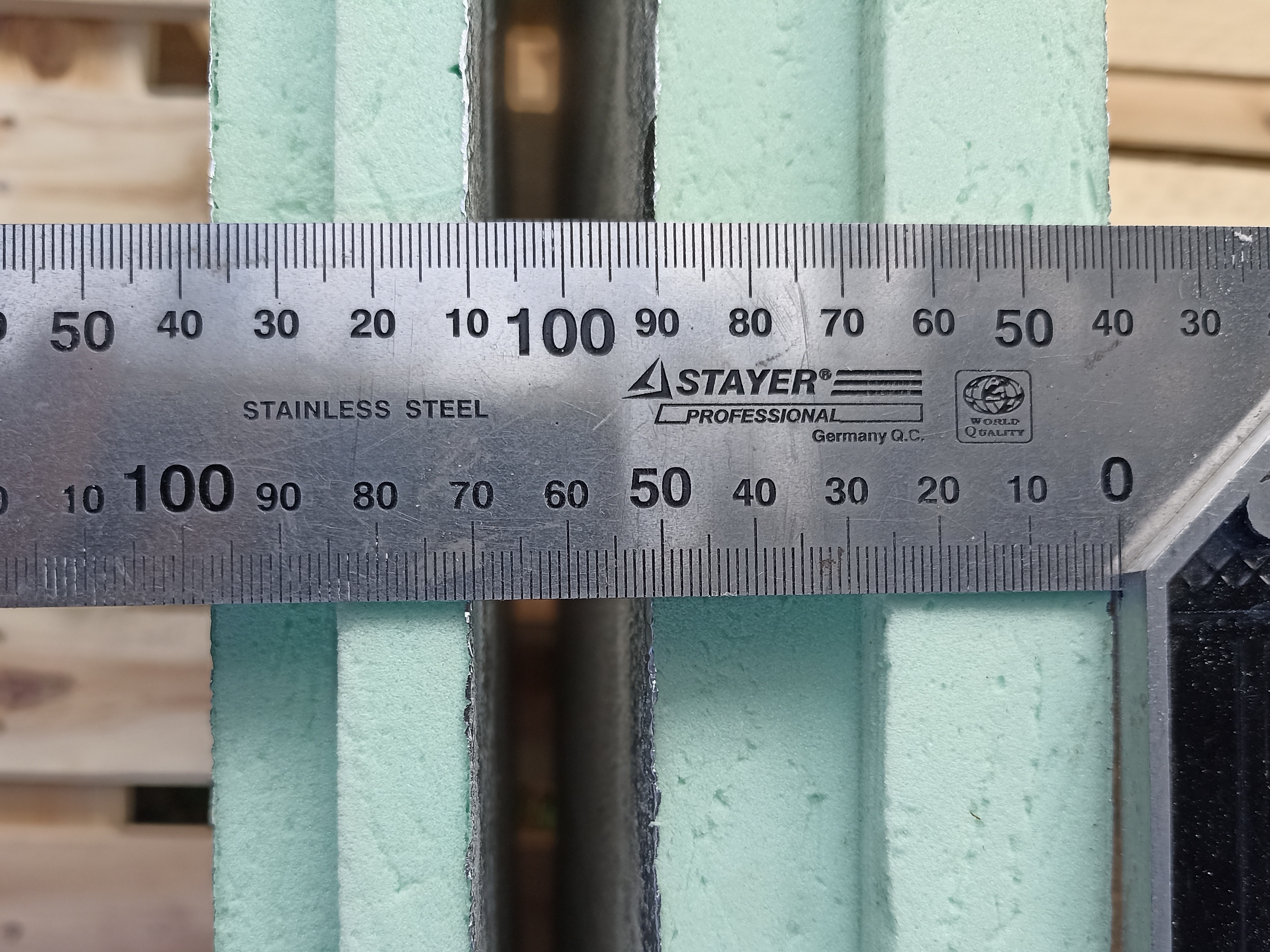

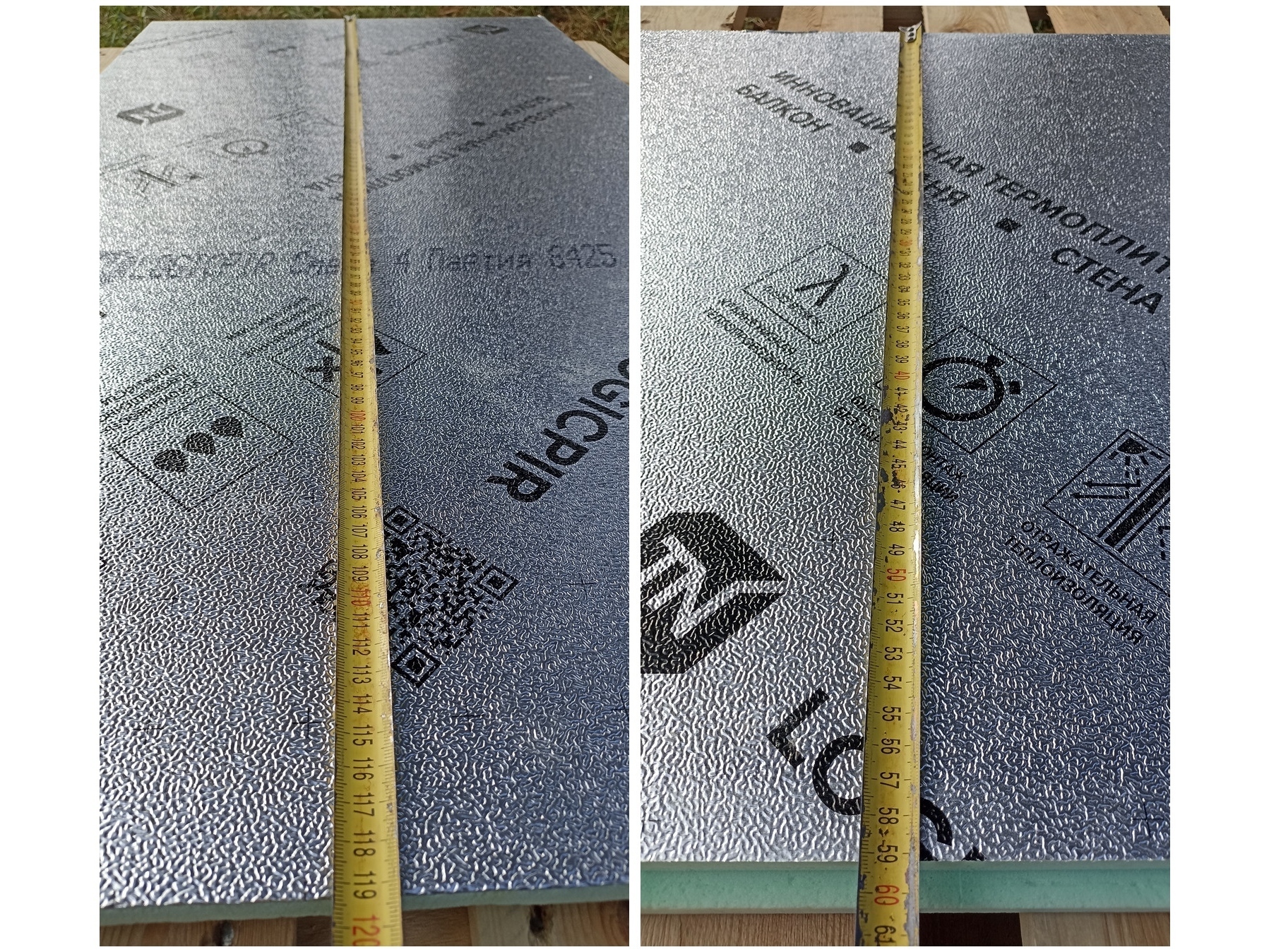

В термоплите толщиной 50 мм размеры паз/гребень — 25 мм, при толщине 30 мм — паз/гребень составляет 15 мм. Геометрия термоплит идеальная.
На фольгированном слое, помимо фирмы и названия продукции, размещена информация об основных характеристиках:
длительный эффект термоса,монтаж без дополнительной пароизоляции,подтвержденные пожарные характеристики,высший класс экологической безопасности,широкий диапазон температур (-65...+120°С),быстрый монтаж,не подвержен образованию плесени,подходит для влажных помещений.

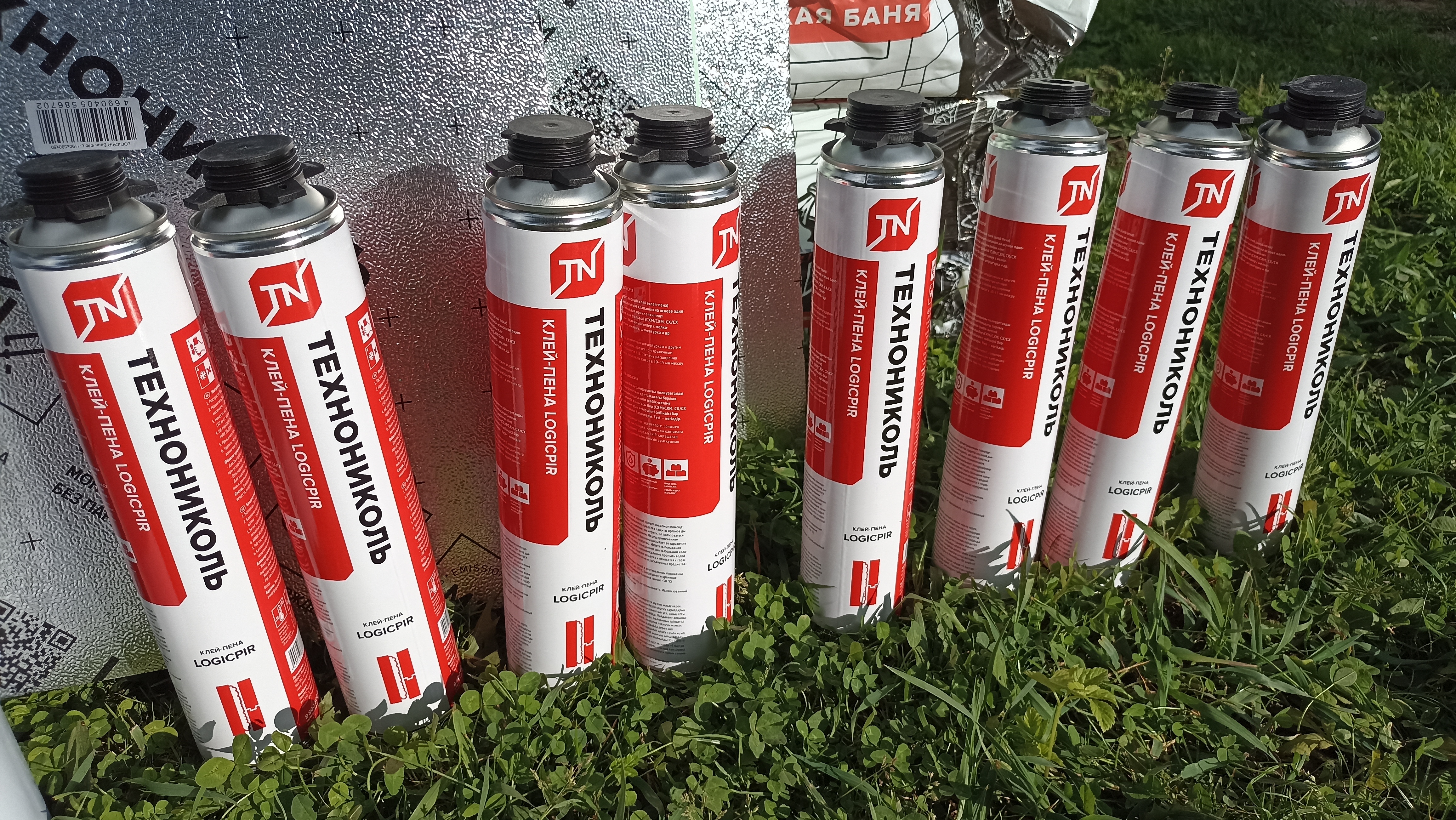

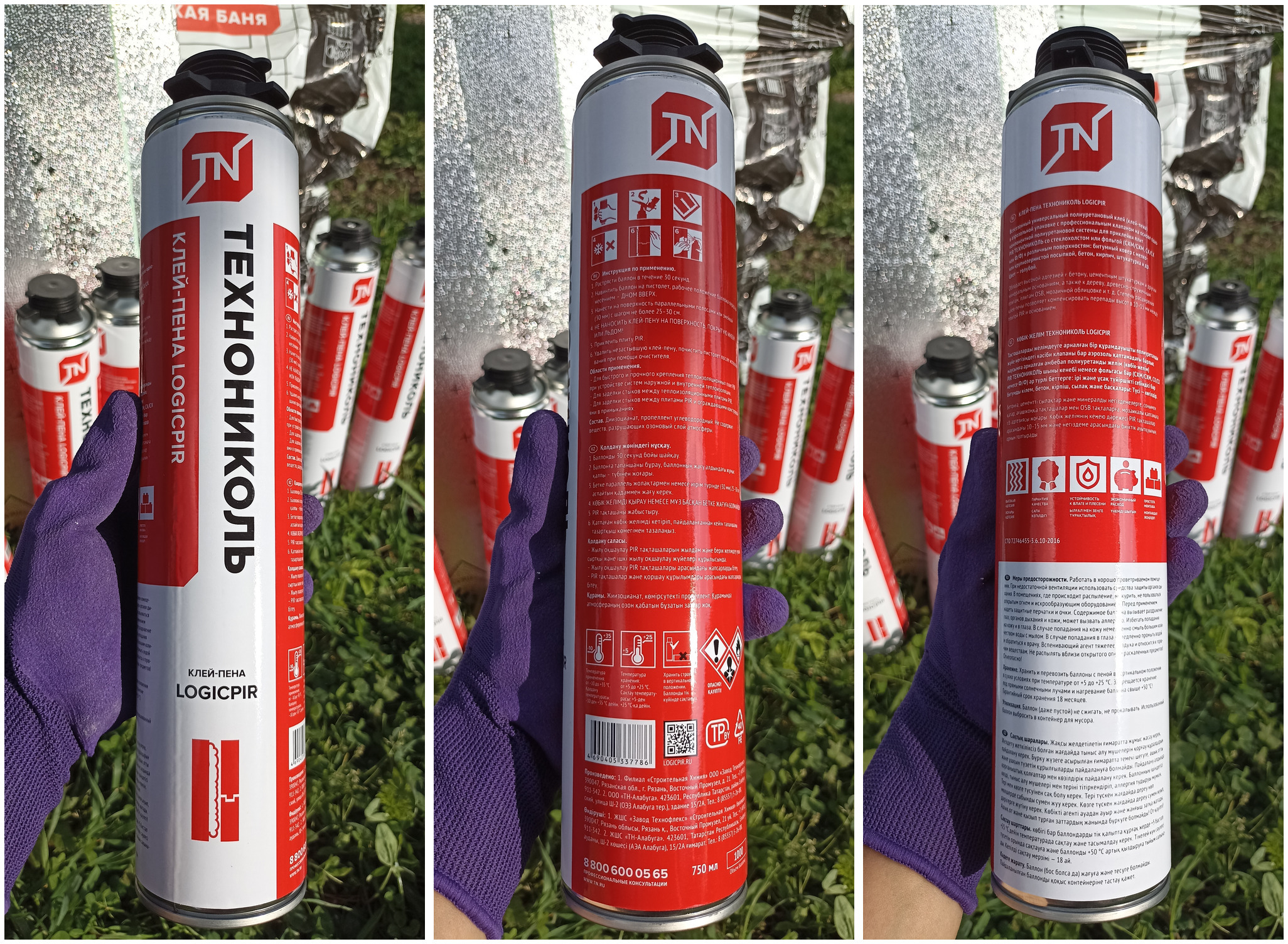

Когда распаковала термоплиты толщиной 30 мм, обнаружила, что на 4 листах изображение на фольге немного отличается (но заветное слово «баня» на них тоже присутствовало). Клей-пена LOGICPIR находится в стандартных сменных баллонах для пистолета для нанесения монтажной пены.
Назначение указано — для монтажа PIR-плит:
быстрого и прочного крепления,заделки стыков между термоплитами,заделки стыков между термоплитами и ограждающими конструкциями в примыканиях.

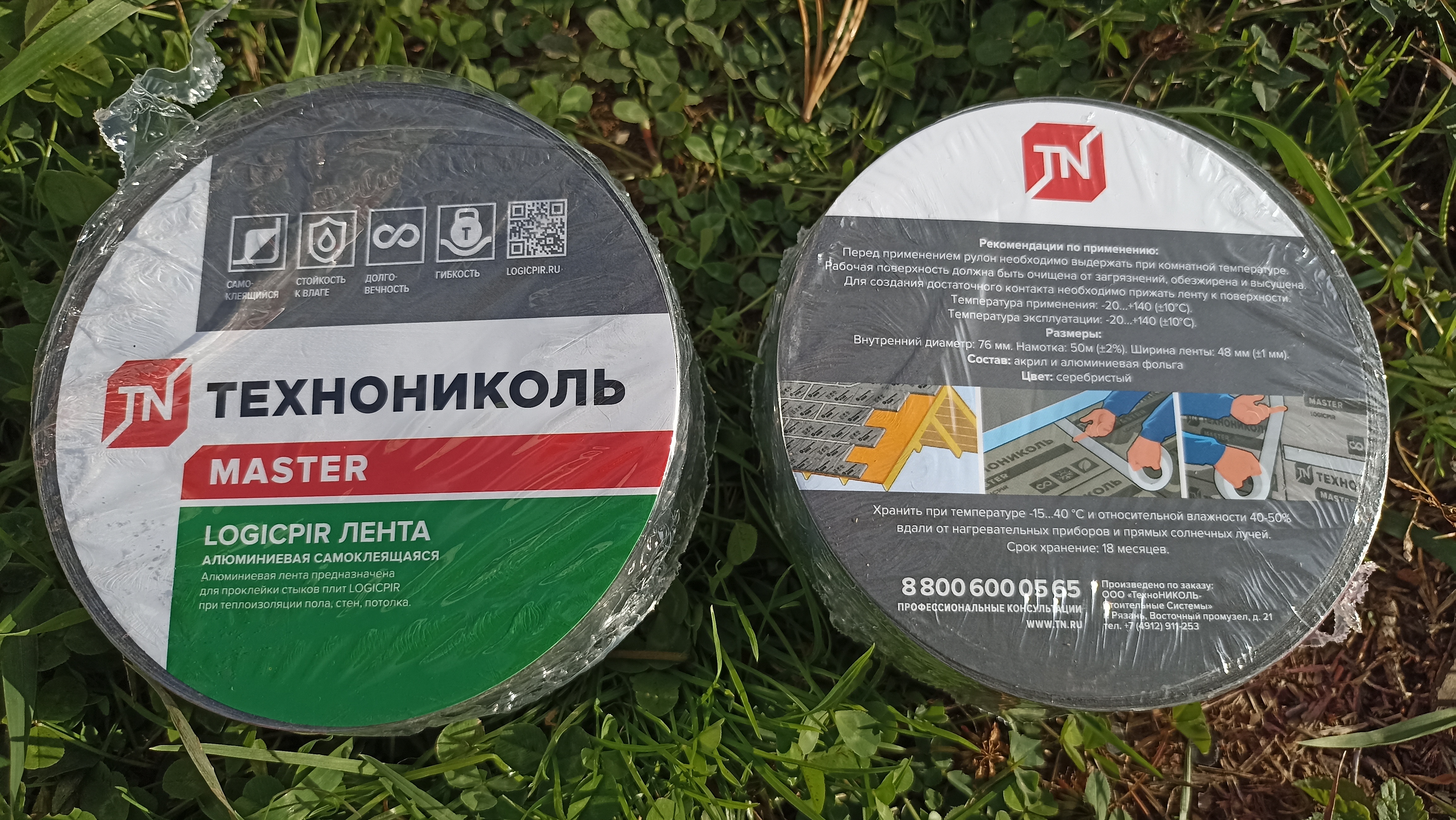

LOGICPIR лента — алюминиевая фольга с клеевым слоем на бумажной подложке, намотанная на картонную втулку. Длина ленты 50 м (± 2%), ширина 48 мм. Предназначена для заклеивания швов между термоплитами LOGICPIR.
LOGICROOF Tape PVC-B — гидроизоляционная лента на основе армированной битумостойкой ПВХ мембраны. Представляет собой прочно склеенные между собой ленты ПВХ и геотекстиля. Ширина геотекстиля 29,5 см, ПВХ ленты 19 см.

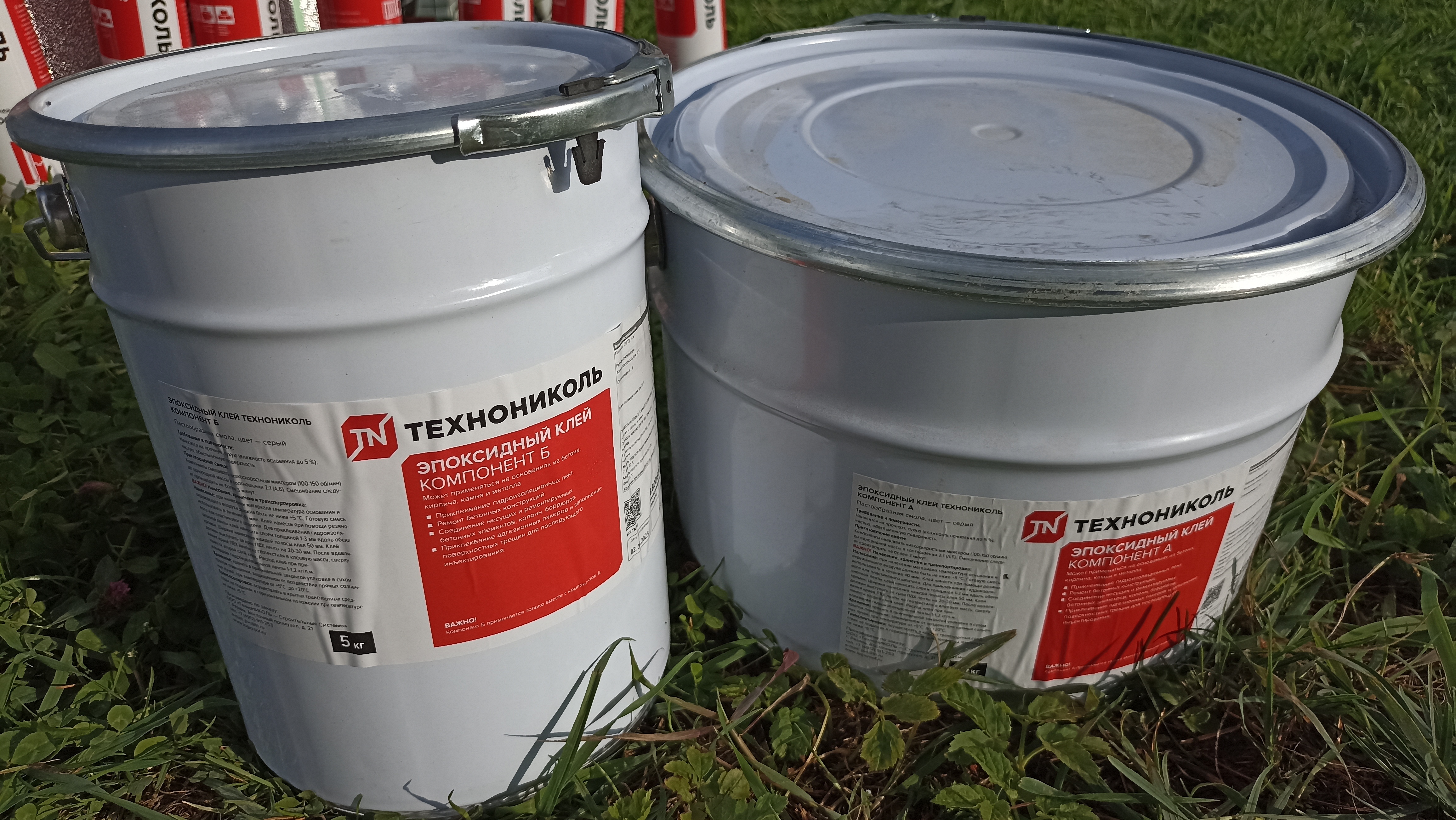

Когда я узнала, что вместе с термоплитами мне пришлют ещё и гидроизоляцию, я представила что-то чёрное и битумное🙂. Но при получении увидела два ведерка с компонентами эпоксидного клея, и радости моей не было предела! Я часто применяю эпоксидный клей для разного ремонта и поделок, запасы пополнять приходится тоже часто, но в таких объемах у меня его ещё никогда не было😀.
И хоть в качестве области применения у него заявлено, что он предназначен для приклеивания гидроизоляционных лент и ремонта и соединения бетонных элементов, у меня на него сразу возникли большие планы применения в хозяйстве. Особенно когда еще осознала, что весь объем на парилку (и даже на мойку) я не выработаю.
На ведерках клея содержится полная информация по применению и смешиванию.

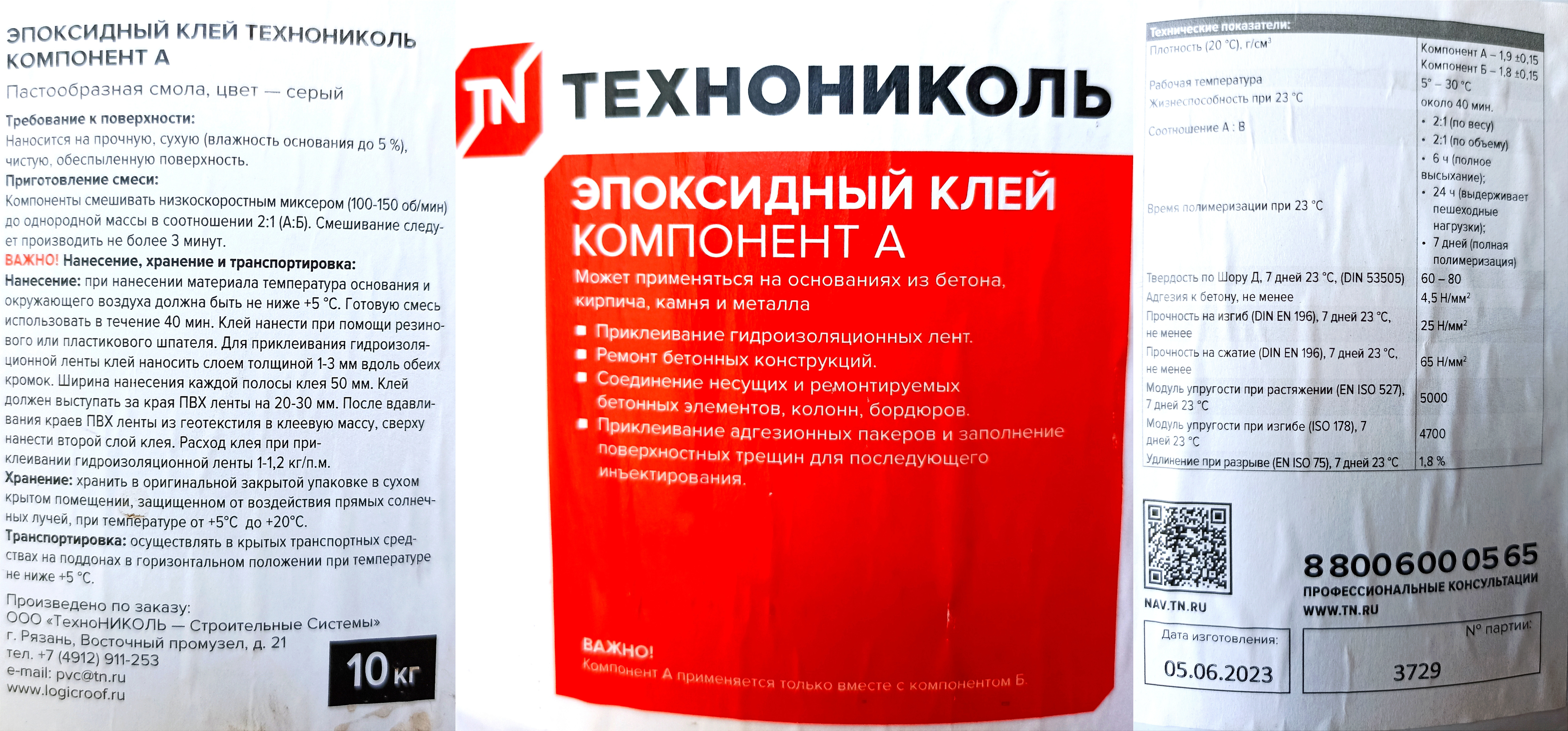

Информация на ведерках с компонентами клея

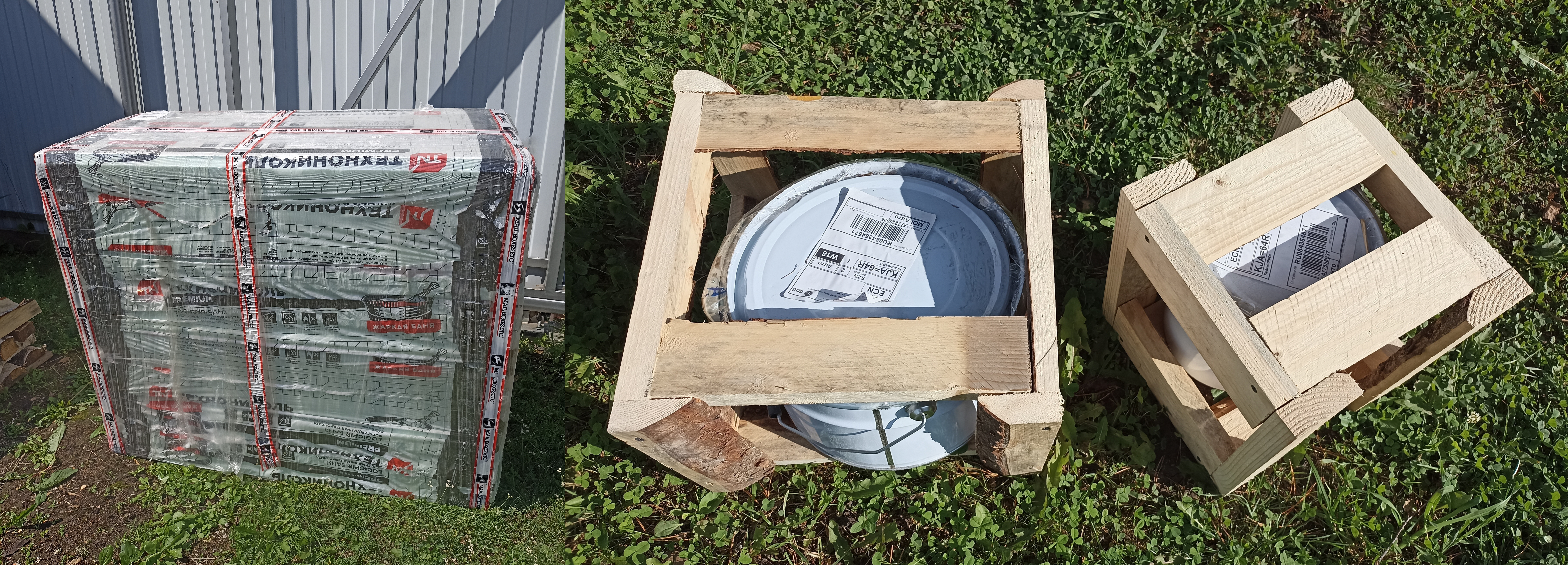

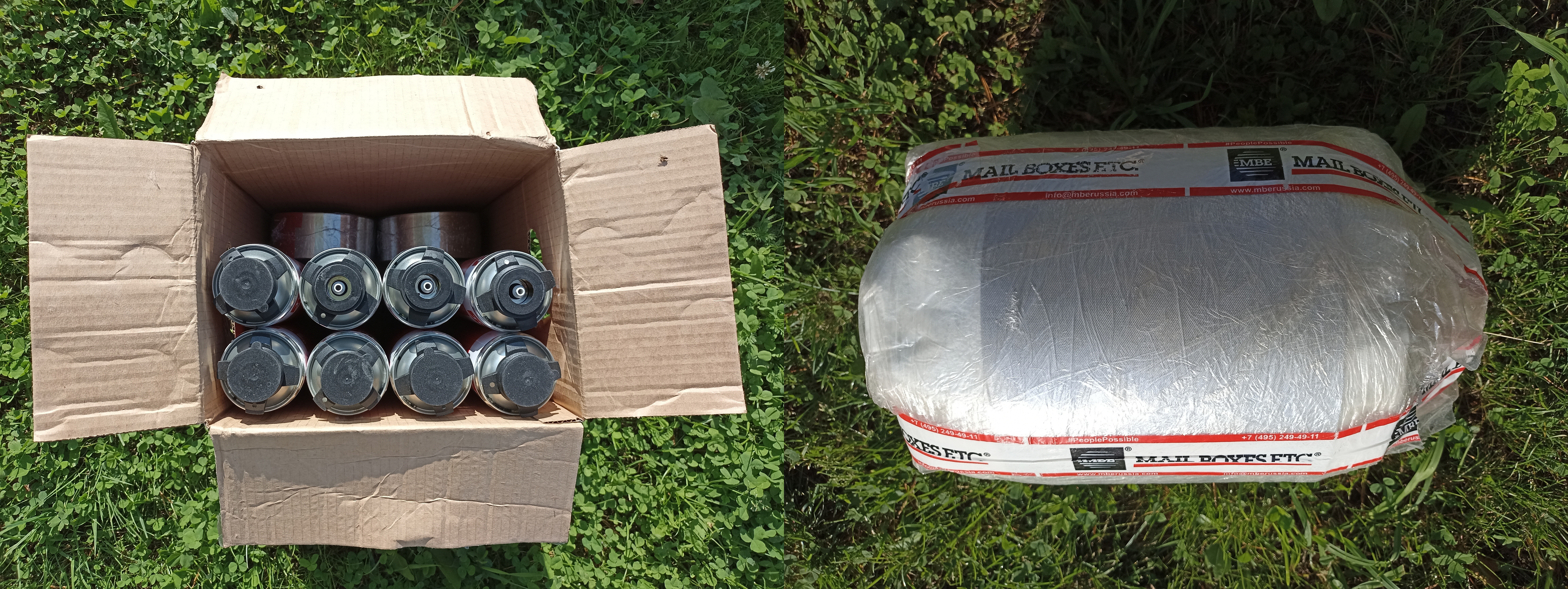

Ещё стоит упомянуть, что все материалы были надежно упакованы и доставлены мне в целости и сохранности.
Монтаж теплоизоляции парилки
Подготовив помещение и изучив информацию по работе с предоставленными материалами, я приступила к утеплению парилки. Для этого мне потребовались не только материалы от ТЕХНОНИКОЛЬ, но и другие.
Материалы и инструменты
Термоплиты LOGICPIR БаняКлей-пена LOGICPIR + пистолет для монтажной пеныАлюминиевая самоклеющаяся лента LOGICPIR + ножницы Саморезы по дереву 75 мм + шайбыШуруповерт с битой для саморезовЛазерный уровеньКанцелярский ножРулеткаКарандашЦветной перманентный маркерМеталлическая линейка или любой ровный отрезок металлического профиляСтроительный угольникПолукруглая стамеска
Ход работы

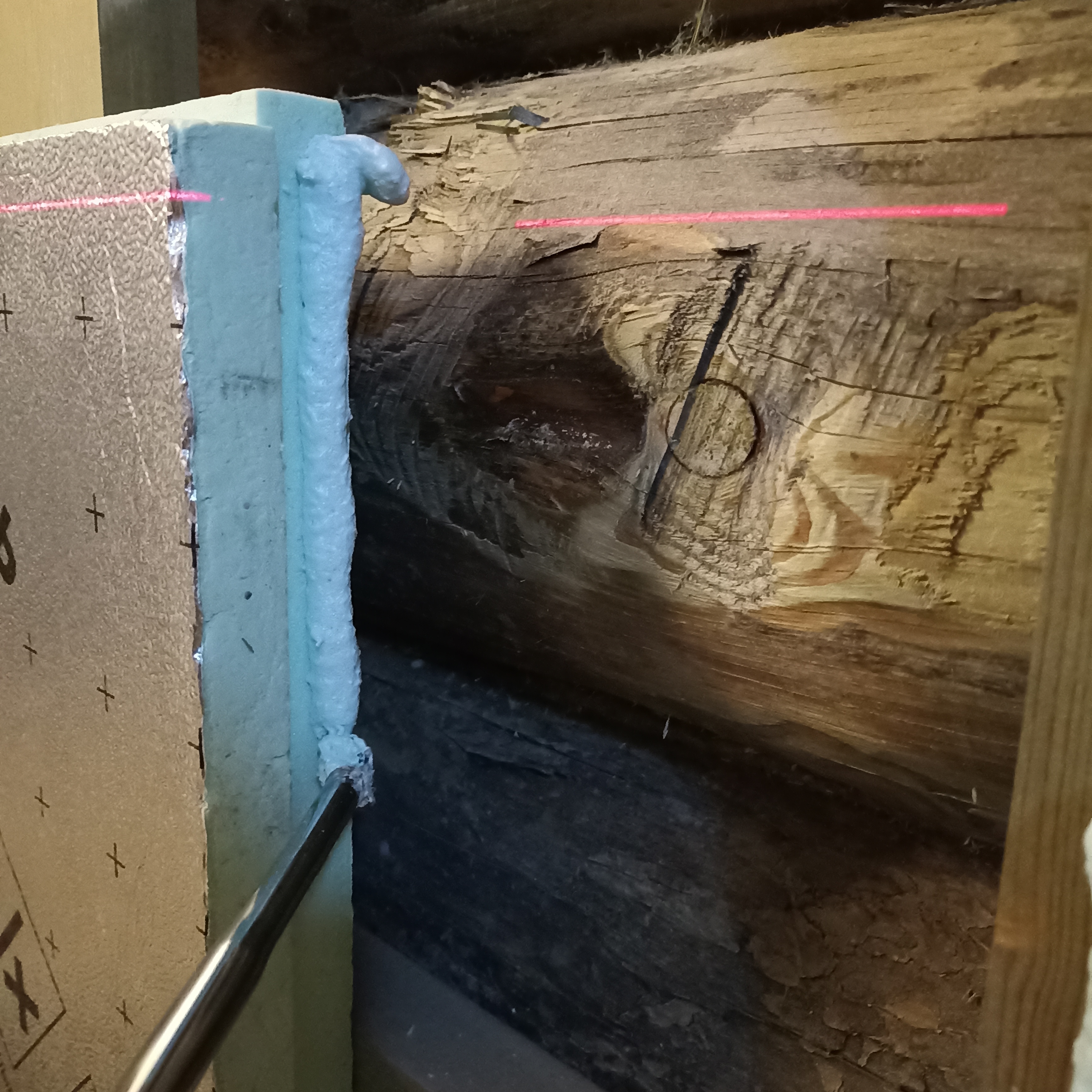

При монтаже первого ряда теплоизоляции я пользовалась лазерным уровнем. Установила термоплиту по уровню и карандашом отметила ее контур на направляющих досках. Отставила PIR-плиту в сторону.

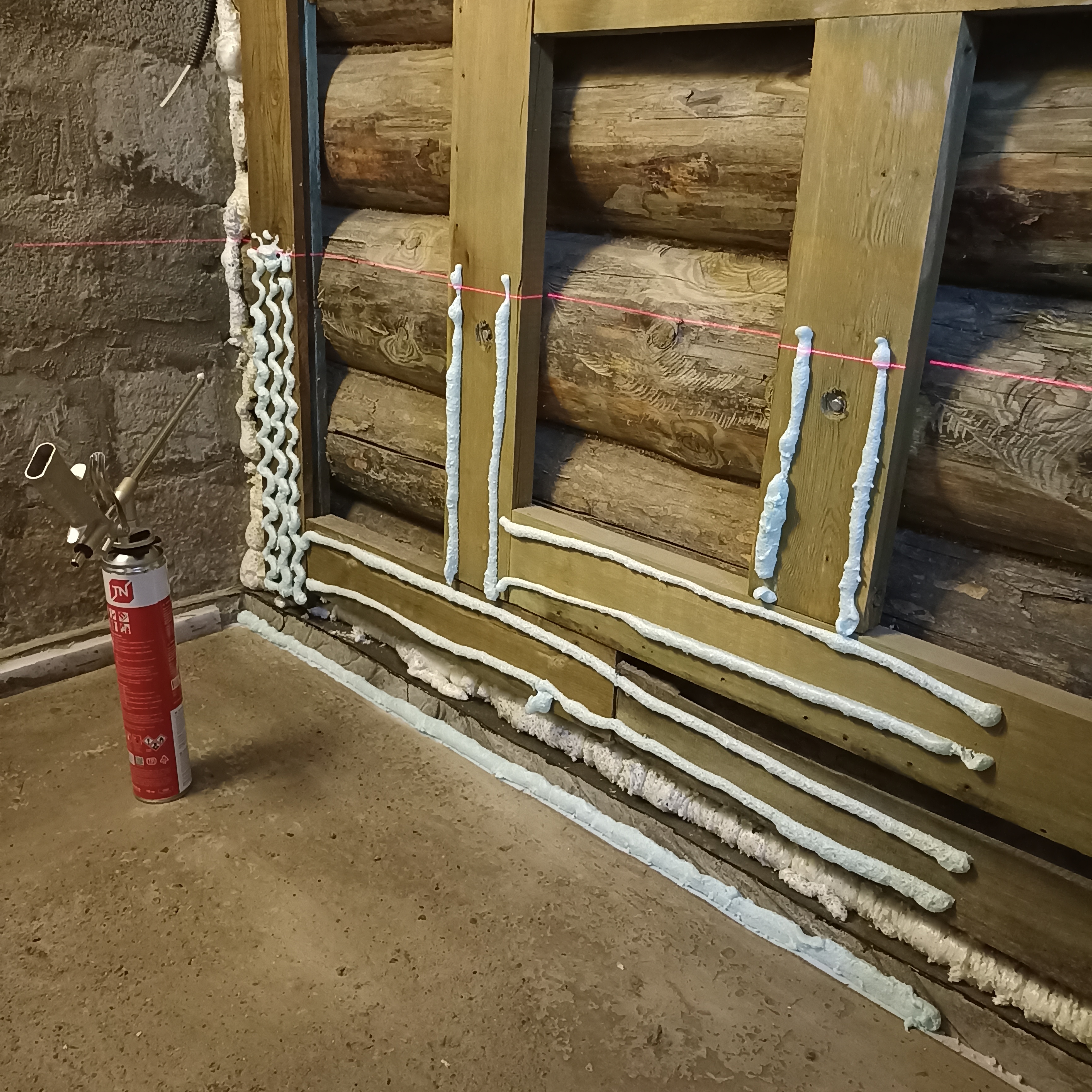

Затем на направляющие в пределах отмеченного контура, а также пол и стену нанесла клей-пену LOGICPIR.

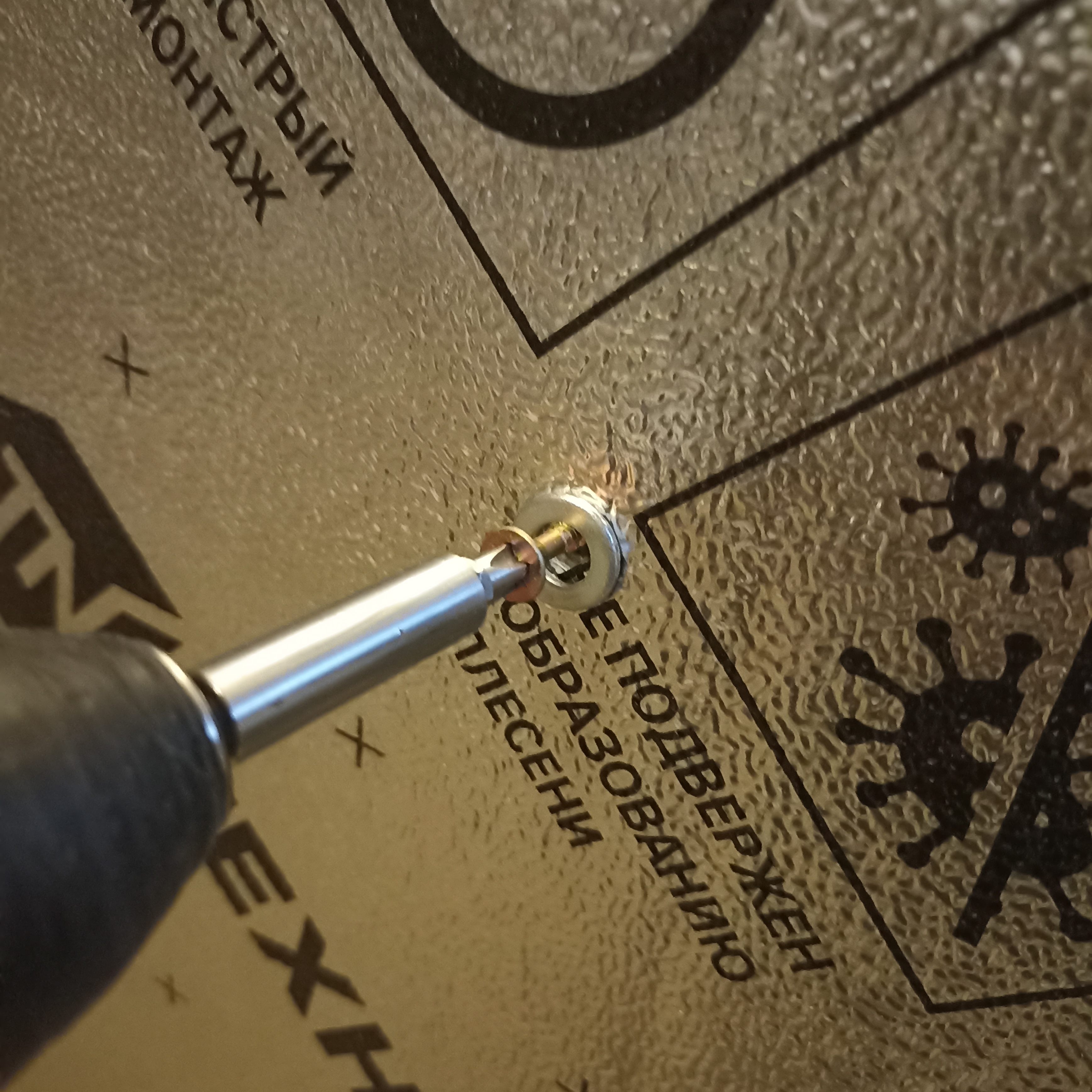

Установила термоплиту на место и прикрутила ее саморезами с шайбами к направляющим доскам. Это временные крепления, впоследствии (когда клей-пена застынет) саморезы выкручиваются.
Второй лист устанавливала в такой же последовательности, как и первый. На контактирующий с ним пазогребневый край предыдущей плиты также нанесла клей-пену. Следила, чтобы все плиты первого ряда были установлены по уровню.

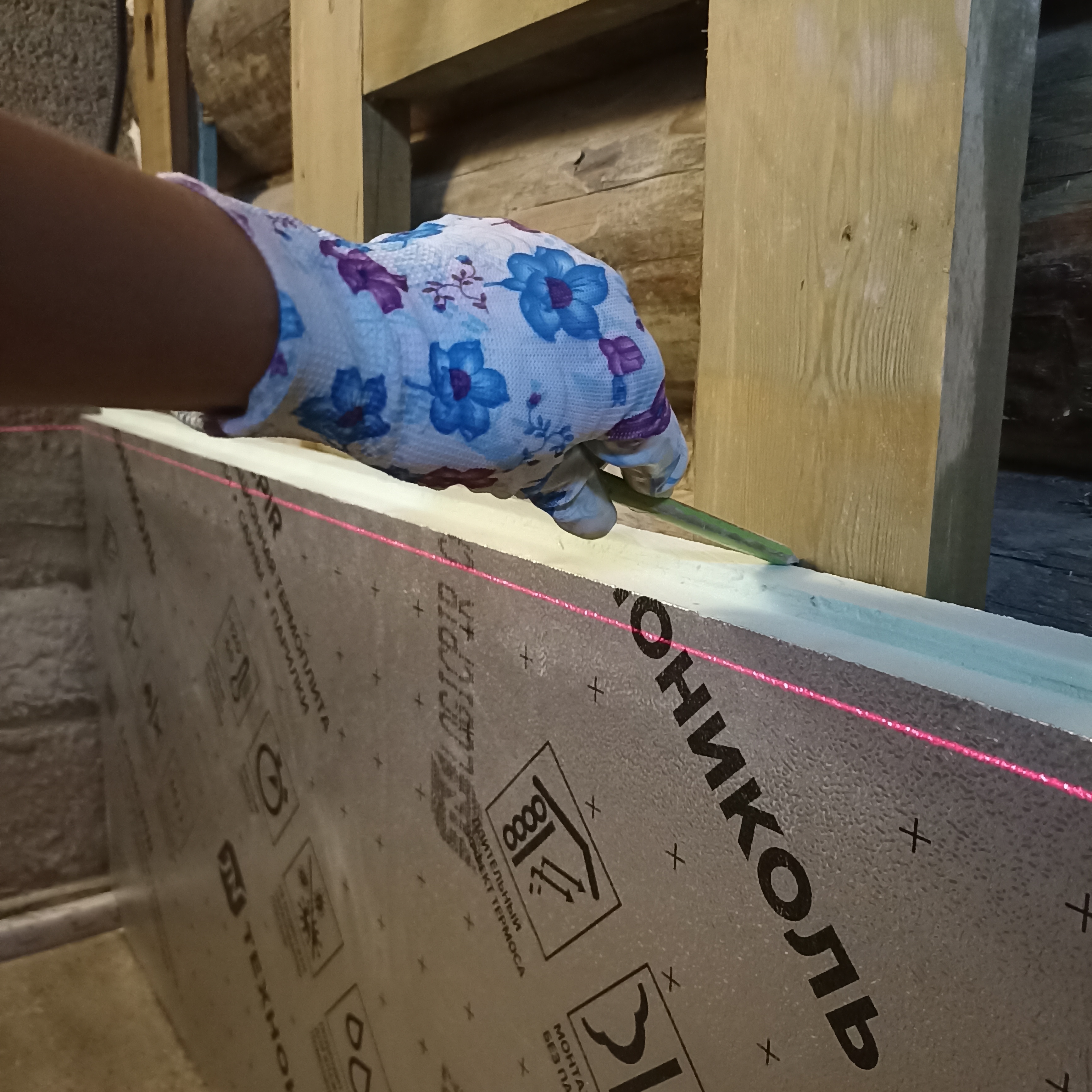

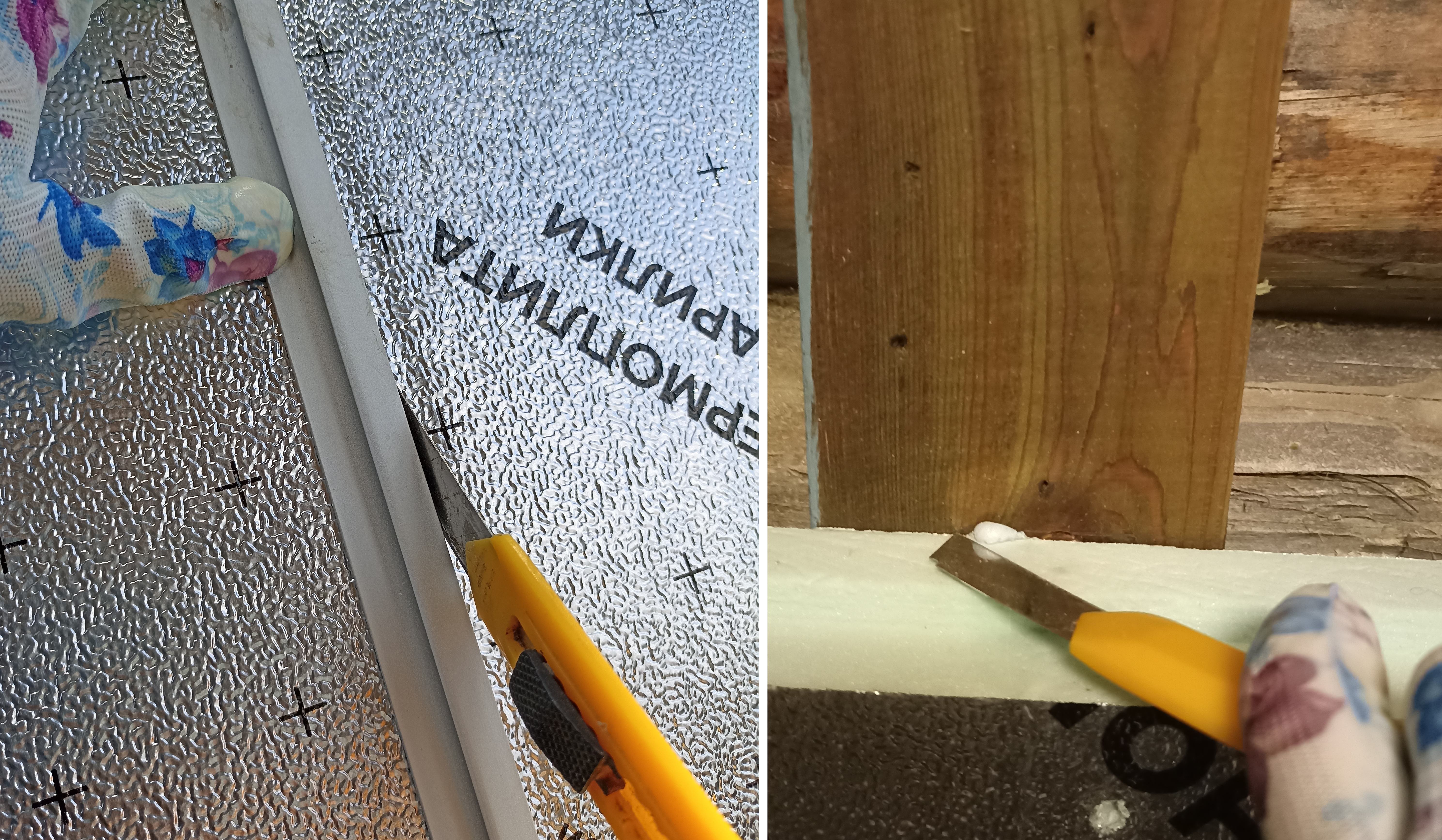

Завершить ряд мне нужно было обрезанной плитой. Для обрезки я использовала канцелярский нож и обрезок металлического профиля. Когда клей-пена застыла, удалила излишки канцелярским ножом.
Все стыки между термоплитами заклеила самоклеящейся алюминиевой лентой LOGICPIR.

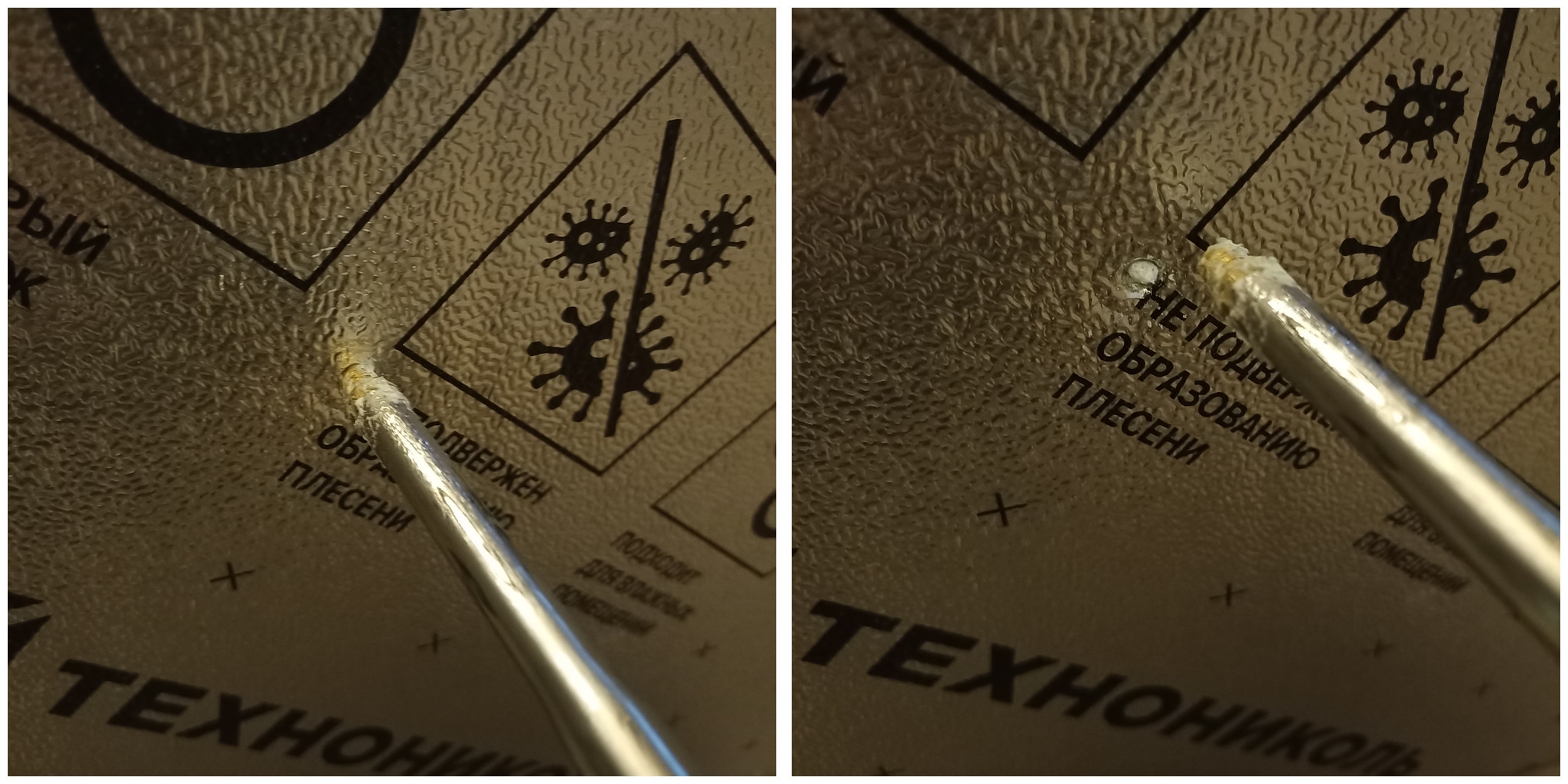

Выкрутила все временные саморезы и запенила отверстия.

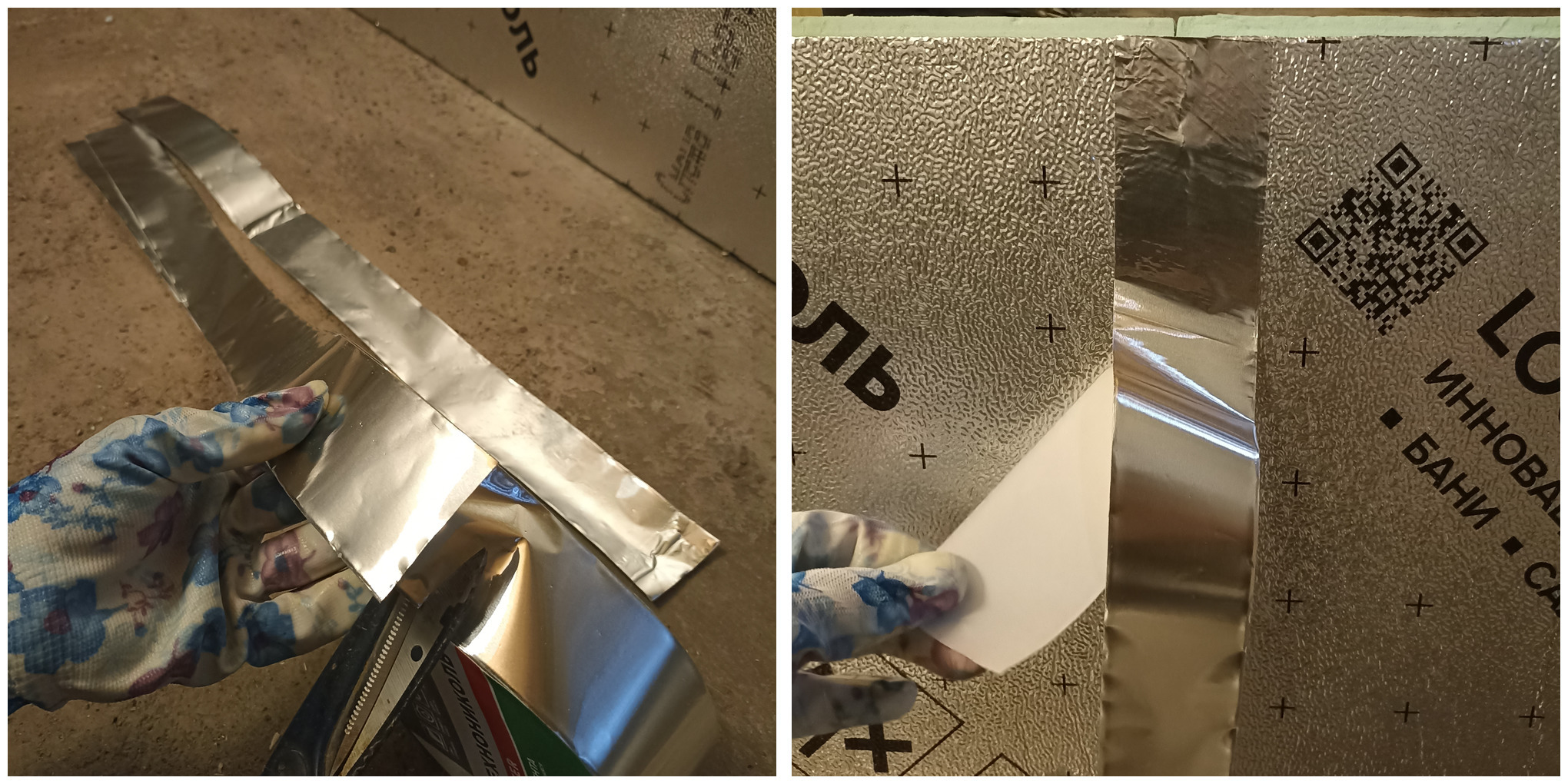

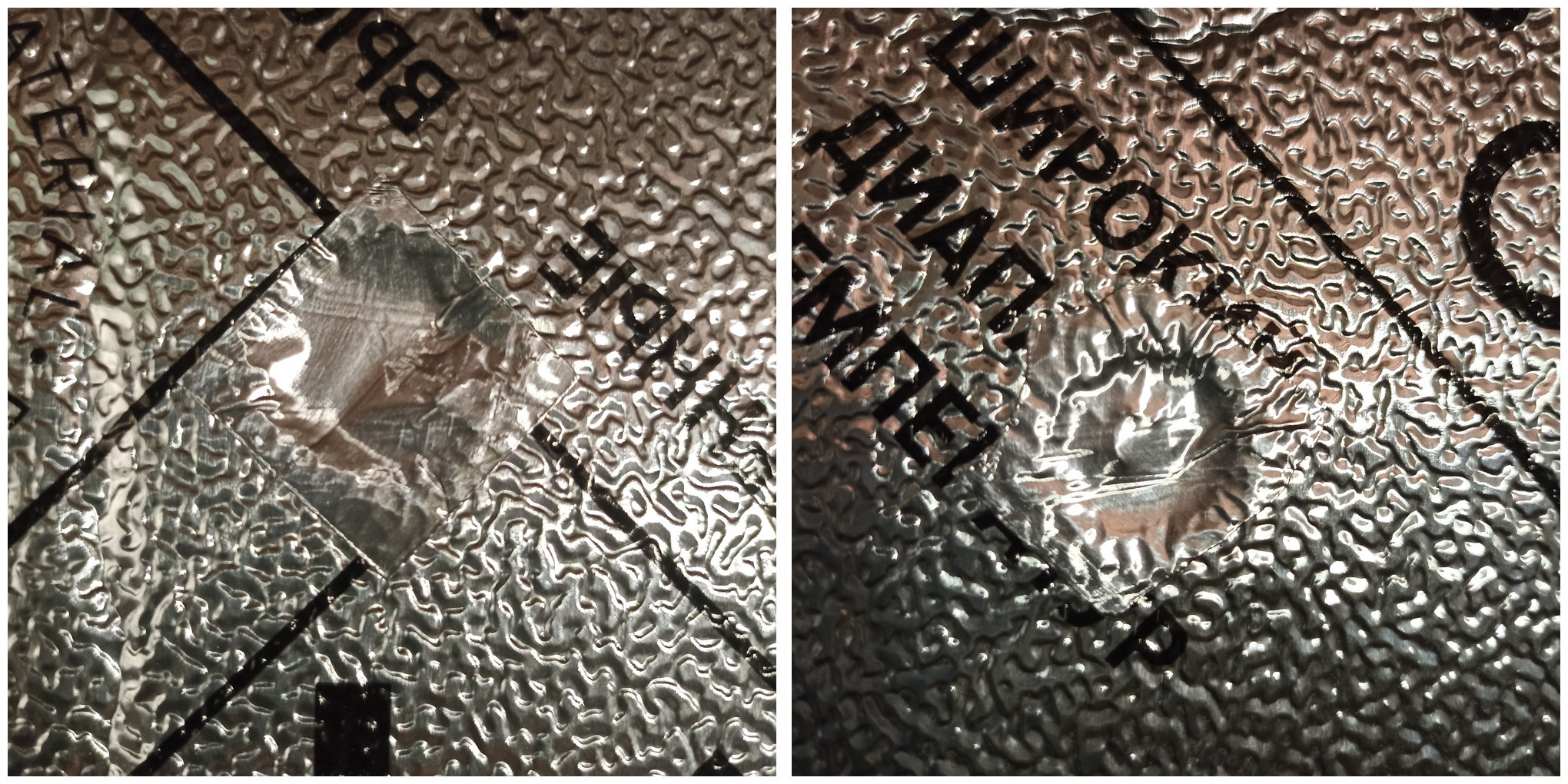

Так как отверстия от саморезов маленькие, заплатки на них я тоже нарезала маленькие — квадратики с длиной стороны равной половине ширины ленты. Исключение — потолок: там уже просто открывала кусочки размером, равным примерно ширине ленты.
Заклеила отверстия от временных креплений
Лайфхак: поддеть алюминиевую ленту с бумажной основы легче с оторванного края. Так что, если хотите сберечь нервы, не отрезайте, а отрывайте ленту😉.
Гидроизоляция
На этапе заливки пола в парной мы не рискнули заливать его выше фундамента — я переживала за нижние венцы сруба. Однако осознав, какую крутую гидроизоляцию предоставила мне фирма ТЕХНОНИКОЛЬ, я всё-таки решила рискнуть и ещё подлить слой бетона, сравняв уровень пола во всех помещениях бани. Ведь благодаря гидроизоляционной ленте и прослойке из термоплиты бревна сруба от воды из бетонного раствора и последующих водных процедур в парной полностью изолированы.
Поэтому, прервав процесс монтажа термоплит, приступила к гидроизоляции уже установленного первого ряда вдоль двух деревянных стен. Отмерила и отрезала необходимую длину ленты (две стены + 5 см на загиб с каждого края). Расправила ленту на месте, где она должна быть зафиксирована, выровняла по уровню.

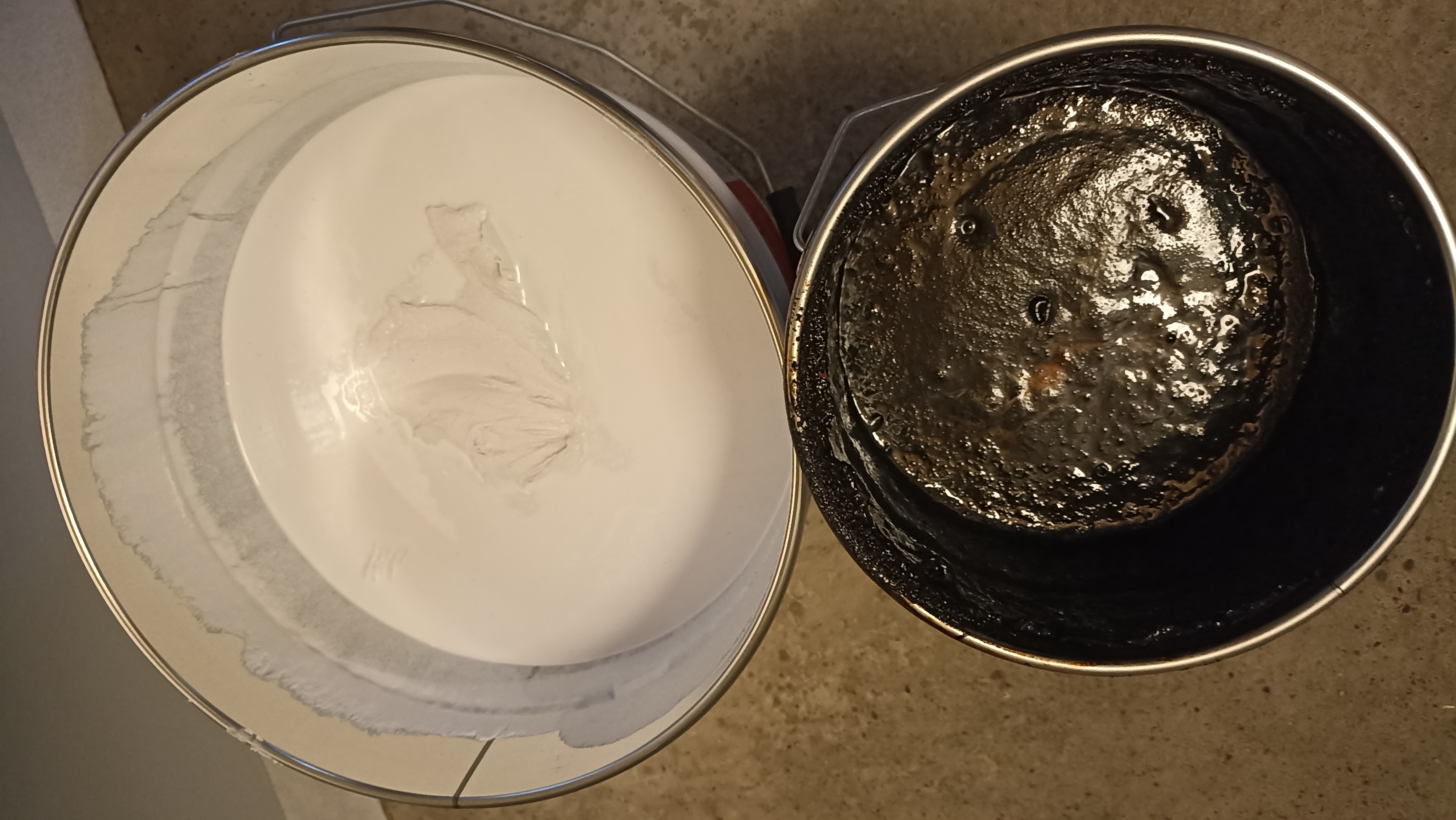

Приступила к приготовлению эпоксидного клея. Компонент А в соответствующем ведерке имеет белый цвет, компонент Б — черный.

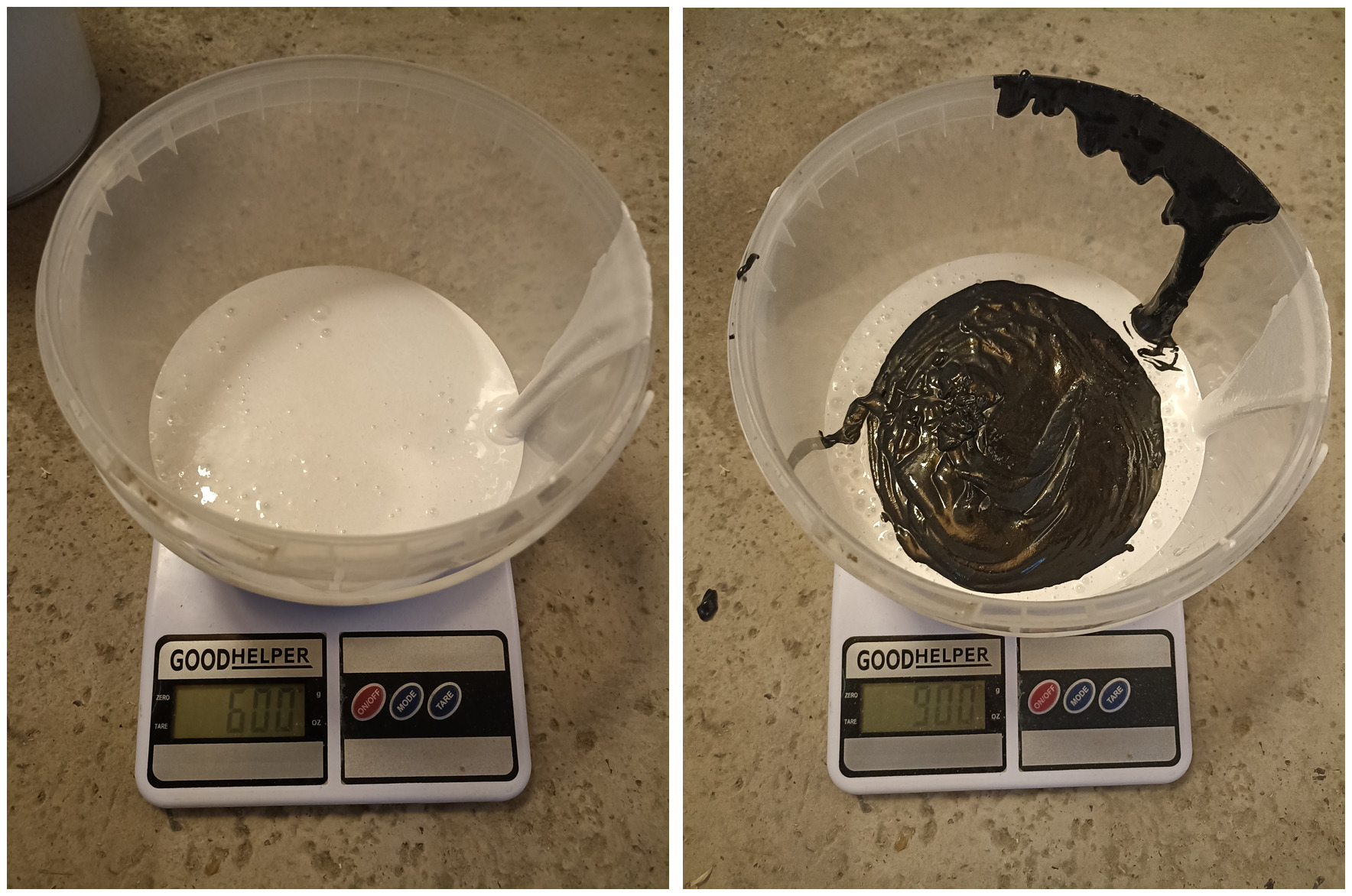

Так как соотношение компонентов А и Б при смешивании должно быть 2:1, сначала налила в ведерко 600 г компонента А, затем долила ещё 300 г компонента Б.

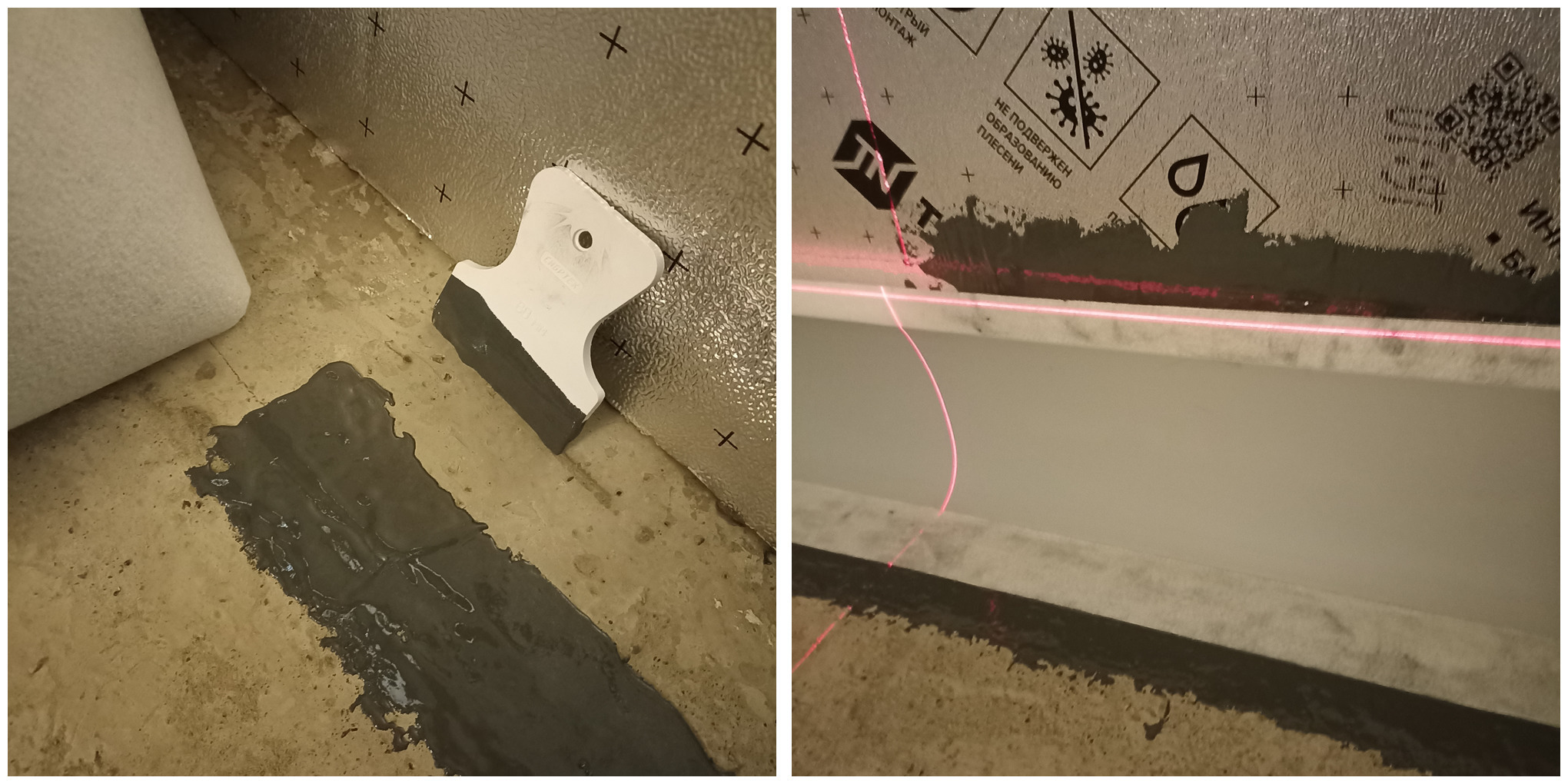

С помощью насадки-миксера смешала компоненты перфоратором на низких оборотах (не более 3 минут) — получился клей серого цвета. Резиновым шпателем наносила полосы клея на пол и термоплиты так, чтобы при установке ленты LOGICROOF кромка ПВХ ленты располагалась по центру полосы клея. Работала быстро, так как рабочее время раствора 40 минут.
Вдавила геотекстиль ленты в нанесенные полосы эпоксидного клея. Обильно нанесла клей поверх геотекстиля. Через сутки клей приобрел свойства пластика.
К стенам из перегородочных блоков и ПГП приклеила на клей-пену полоски пенополистирола, чтобы изолировать прямой контакт бетона со стенами. Затем мы ещё залили примерно десятисантиметровый слой бетона на пол.
Когда бетон застыл, приступила к завершению утепления парной. К деревянным стенам продолжила крепить утеплитель вышеописанным способом. Каждый следующий ряд термоплит устанавливала с разбежкой вертикальных швов. К стенам из ПГП и перегородочных блоков приклеила теплоизоляцию без временных креплений — подпирая термоплиты.
Потолок утепляла по такому же принципу, как и деревянные стены: приклеивала PIR-плиты к деревянным рейкам.
Все основные работы я снимала на видео, ролики разместила на общедоступном видеохостинге. Если вы хотите увидеть монтаж термоплит LOGICPIR Баня в подробностях, переходите по ссылкам.
Часть 1. Монтирую второй рядЧасть 2. Делаю отверстие под светильникЧасть 3. Запениваю и заклеиваю отверстия из-под временных крепленийЧасть 4. Монтирую термоплиты на стене с окномЧасть 5. Запениваю отверстия на стене с окномЧасть 6. Монтирую термоплиты на стену из перегородочных блоков (без обрешетки)Часть 7. Монтаж термоплит на стену из пазогребневых влагостойких плит (без обрешетки)Часть 8. Монтаж термоплит на потолкеЧасть 9. Гидроизоляция
Кстати, когда объединила все ролики, общее время получилось 4 часа 10 минут (то, что я предлагаю посмотреть выше, уже сокращённая версия😁). За кадром осталась обрезка PIR-плит (это ещё полчаса) и монтаж первого ряда (ещё минут двадцать занял). Итого суммарное время затраченное конкретно на монтаж термоплит — 5 часов. И это в одиночку, а если бы с помощниками, то, наверное, и ещё быстрее было🙂.
Монтаж PIR-плит вокруг потолочно-проходного узла (ППУ)
Стены рядом с печью утеплять не стала (хотя изначально планировала), но так как это моя первая стройка бани, учесть все сразу не получилось. Вначале мы планировали сделать выносной бак для горячей воды в мойку, но потом передумали и взяли бак на печь, а он установился вплотную к стене. Искривлять дымоход я не захотела, вот и пришлось переигрывать.

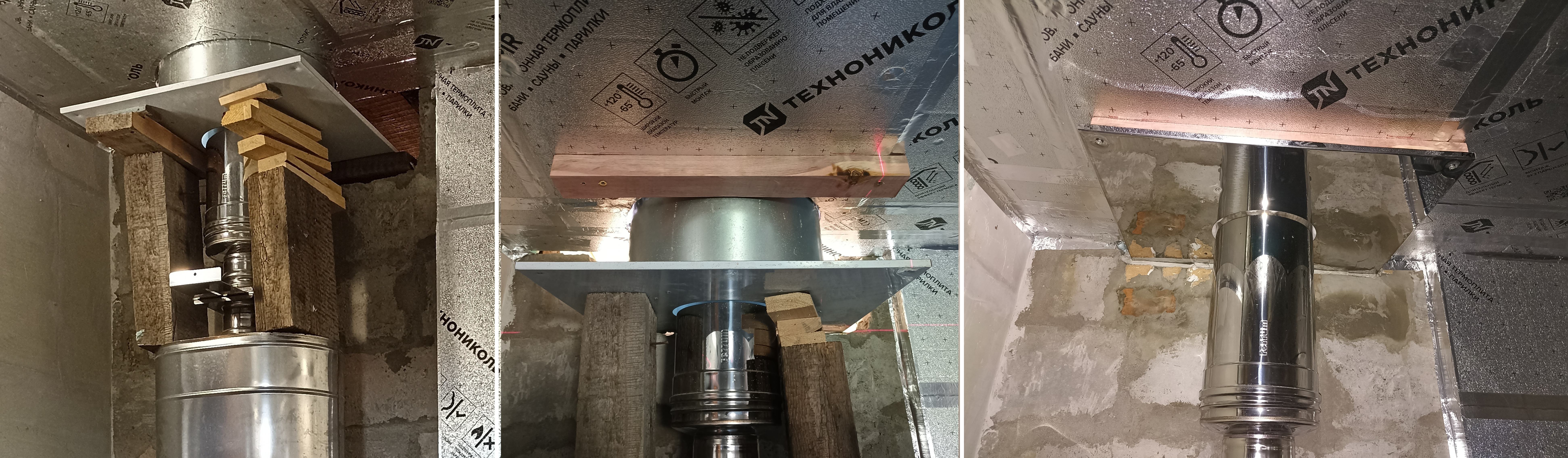

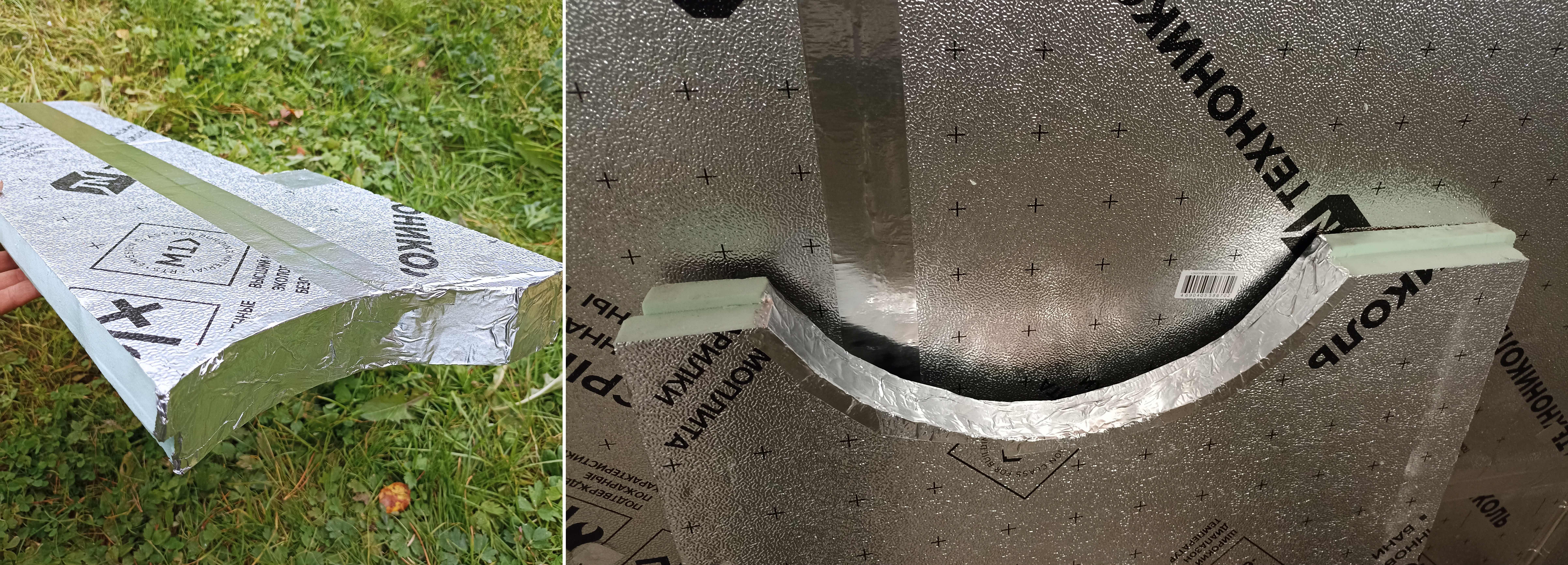

Обрезанный край термоплиты, подходящий к потолочно-проходному узлу над печью, заклеила алюминиевым скотчем. Образовавшуюся щель между ППУ и термоплитами запенила огнеупорной пеной. На фото ниже видно (слева), что плита склеена из двух обрезков. Не стала я на такой маленький вставыш кромсать целую плиту🙂: пропенила клей-пеной шип-паз двух обрезков, соединила их, а шов с двух сторон заклеила алюминиевым скотчем. Пазогребневый край тоже легко вырезается с помощью линейки и канцелярского ножа.
Результат

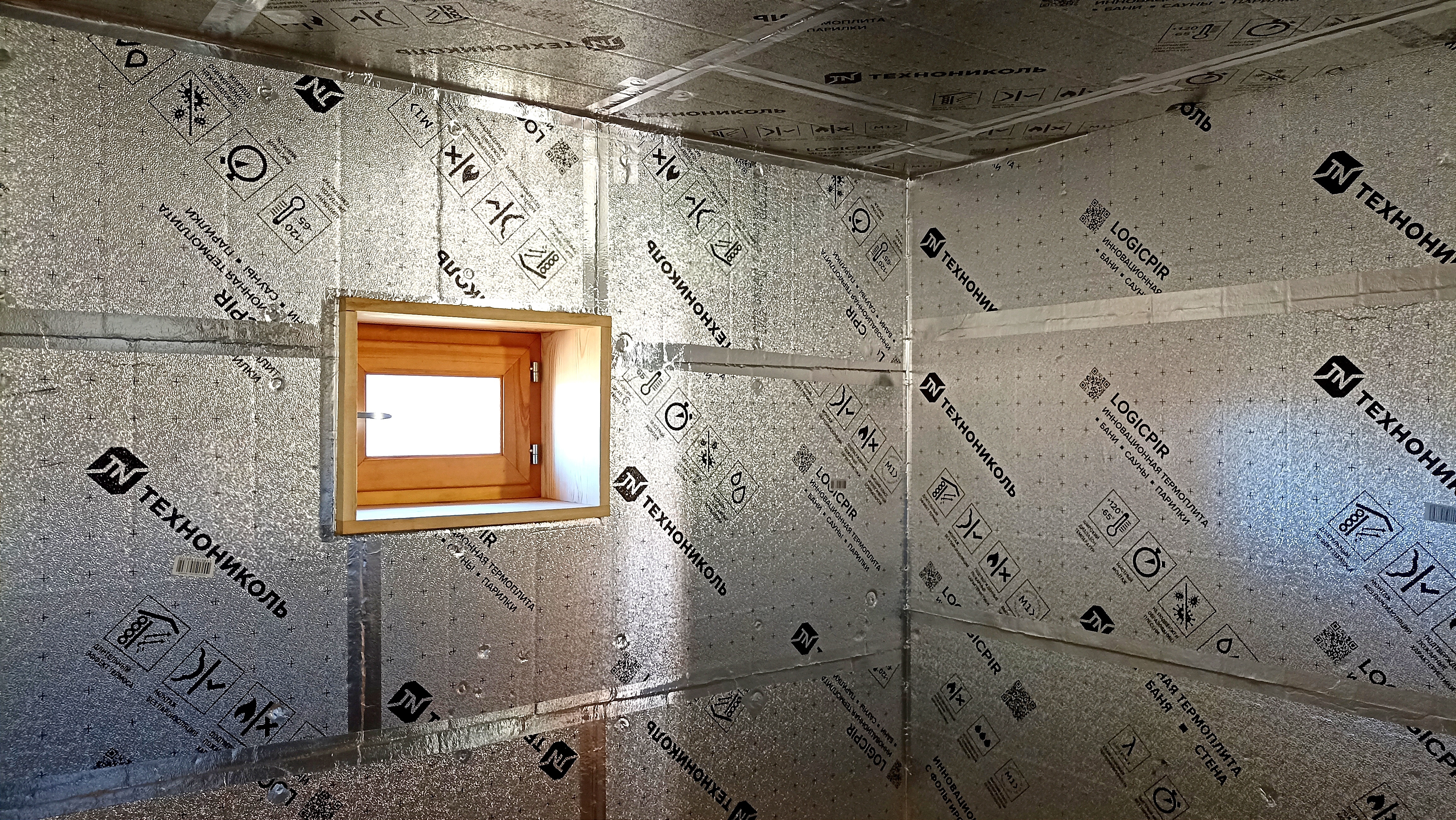

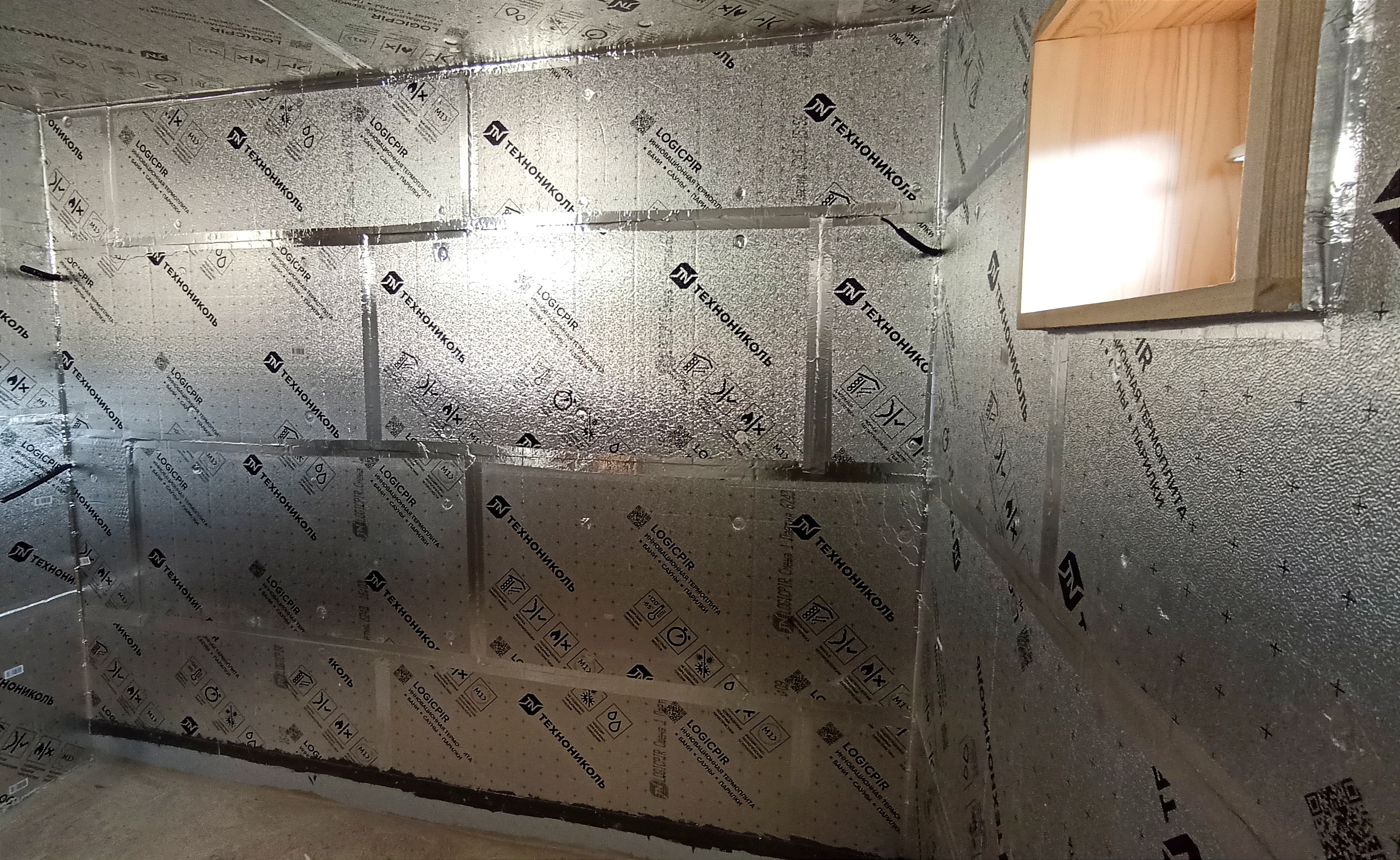

В результате парная приобрела вид космического корабля🙂, но это ненадолго: скоро весь блеск скроется под вагонкой. А пока так.
После окончания работ у меня остались материалы:
термоплиты LOGICPIR Баня толщиной 50 мм 7 шт. (+обрезки) и толщиной 30 мм 3 шт. (+обрезки). Так получилось потому, что изначально планировала изолировать стены рядом с печью, а потом передумала. А еще вместо одной упаковки с термоплитами толщиной 50 мм мне прислали упаковку на 30 мм, а там при практически идентичном объеме упаковки на три плиты больше. Ну и обрезанные плиты разместились удачно;клей-пена LOGICPIR 4 баллона (+1 частично использованный);начатый рулон алюминиевой самоклеящейся ленты LOGICPIR;почти половина рулона ленты LOGICROOF;эпоксидного клея я смешала всего 3,3 кг из 15 кг.
Поэтому, оценив свое богатство, решила ещё и мойку утеплить, нужно будет только термоплит докупить немного.
Мои впечатления от работы с термоплитами LOGICPIR Баня
Благодаря небольшому весу и четкой геометрии монтировать
было очень легко! Думаете, после монтажа перегородочных блоков мне это показалось?🙂
Даже больше скажу: после подготовительных работ на монтаже теплоизоляционных плит я просто отдохнула! Поймала себя на мысли, что процесс напоминает мне сборку конструктора из раннего детства (разница лишь в том, что детали покрупнее).
Особых сложностей работа с предоставленными материалами не вызвала. Была лишь
с повторным открытием банки компонента Б эпоксидного клея — и то лишь из-за того, что я после первого использования не стерла содержимое с кромки банки и фактически приклеила крышку.
Воздействие УФ-лучей на термоплиты

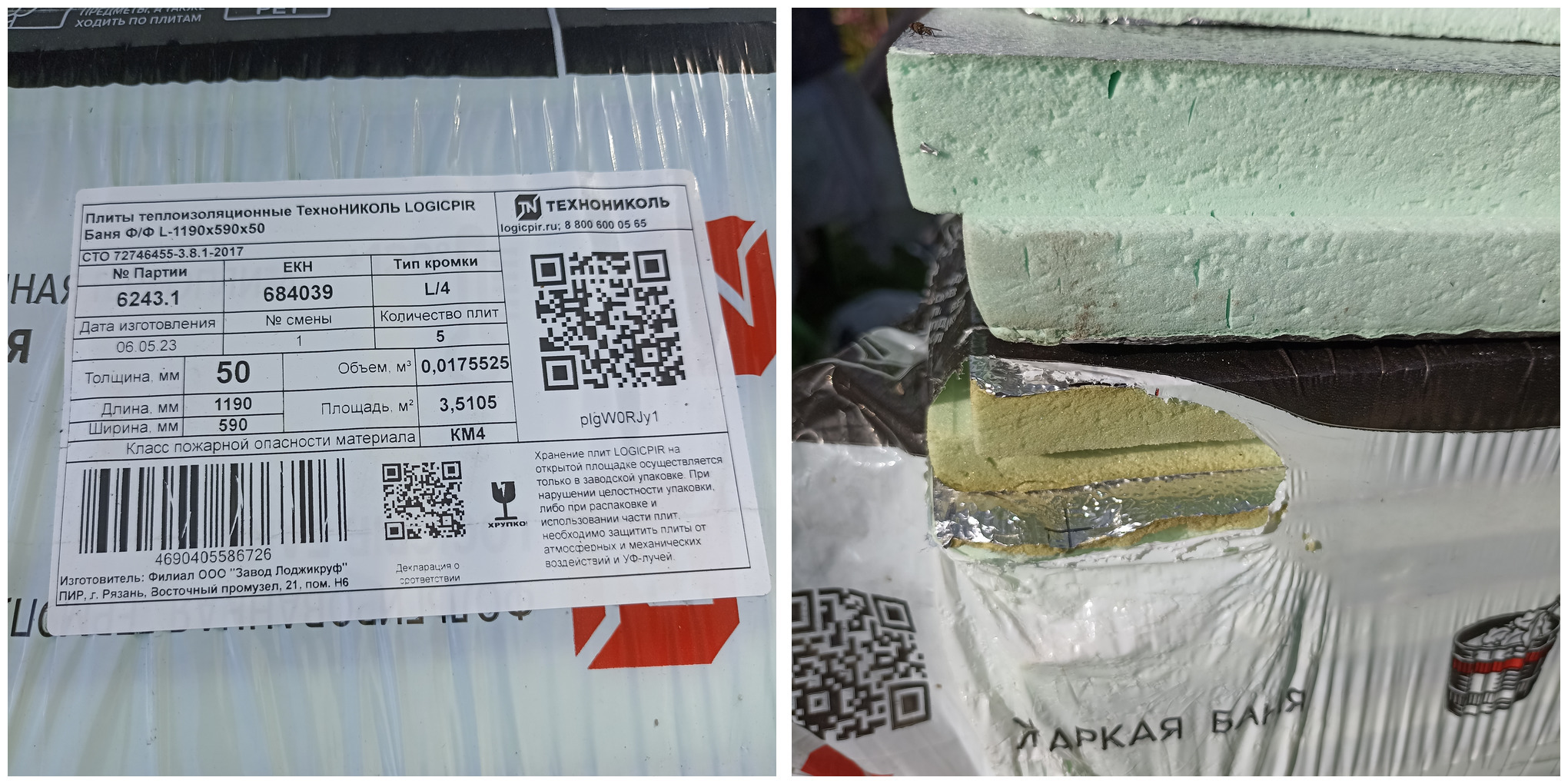

Про необходимость защиты термоплит от солнечных лучей я была осведомлена — на каждой упаковке имелась этикетка, на которой черным по белому написано «Хранение термоплит LOGICPIR на открытой площадке осуществляется только в заводской упаковке». Поэтому материалы из вскрытой упаковки я сразу занесла в темноту — внутрь сруба, а остальное разместила на веранде. Но просмотрела, что на одной из упаковок пленка немного разошлась и обнажила кусочек теплоизоляционной плиты, и за короткое время эта часть пожелтела. Так что при хранении на улице нужно очень внимательно осматривать заводскую упаковку на предмет повреждений и/или дополнительно термоплиты накрыть.
Информация с этикетки и утеплитель после солнечного воздействия.
Что же, на этом я не прощаюсь, ведь выполнена не вся работа. Продолжение следует…
