Дерни за веревочку, или Защелка для двери своими руками
Давно ничего не писал на сайте 7 Дач. Работы были, но либо они были далеки от дачной тематики, либо избиты, «изъезжены» другими участниками, и освещать их не было смысла. Но вот появилась у меня задумка, которая мало освещена в интернете.
В процессе некоторых изменений дачных сеней появилась ещё одна дверь, которая требовала запорного устройства. В далёком теперь уже 2019 году публиковал статью про
, казалось бы, вот оно решение. Но есть два препятствия для повторной реализации данного вертушка:
Толстый косяк двери и близко расположенное окно.Купил сварочный аппарат и хотелось что-нибудь сварить.
Информации по данной идее нашёл мало. Интересно, что на 7 Дачах обсуждали
, но без конкретики. Посему решил восполнить этот пробел в нашем «информационном виртуальном справочнике» своей практикой.
Как-то сразу завертелись слова из сказки, подсказывая идею: «…Дерни за веревочку, дитя мое, дверь и откроется...» — Шарль Перро «Красная Шапочка». Хм, а как это устроено? Вроде бы что-то подобное видел в своём детстве на калитках в родном посёлке. Но не помню, как именно было это реализовано. Порывшись в сети, как писал выше, нашёл малого интересного, но появилось понятие общей канвы. С названием возникли трудности, каждый кулик по-своему называл запорное устройство:
защёлка для калитки;засов-задвижка;задвижка двусторонняя откидная (на маркетплейсах);щеколда.
Перечислил это не для красного словца, а чтобы люди ищущие нашли мою скромную статью.
Ну что же — будем делать, а по ходу посмотрим. Взял кусок железяки, которую купил на базе с металлоломом, болгарку и стал пилить, варить и ваять.

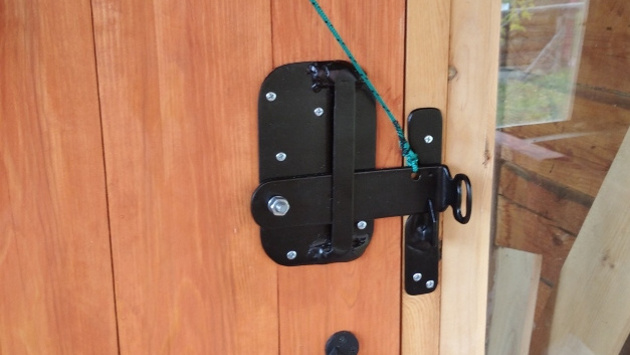

Что у меня получилось — смотрите ниже по фотографиям. В конце постараюсь прикрепить и видео.
Интересно получилось с кольцом. Думал, где взять подходящее — не очень тяжёлое и удобное. Подсказала мама, дала мне колечко от старой женской сумки.
В процессе эксплуатации нашёл несколько ошибок. Если кто-то соберётся делать подобное, прошу их учесть.
При моём варианте засов не поднимался по направляющей за данный зубец. Переделывать не стал, потому что тогда пришлось бы перекрашивать деталь. Вышел из положения тем, что опустил данную деталь ниже. Но более плавный рез работал бы лучше.
Ещё два момента. Надеюсь, вас не разочаруют. Думаю, мне для первого раза простительно.
1. Падающий засов нужно делать длиннее (увеличивая силу тяжести) или добавлять пружинку, чтобы он всегда стремился вниз.
2. У меня засов снаружи, а грамотнее его делать изнутри, выводя верёвочку наружу, как в сказке. Заметила это опять моя прозорливая мама. А мне лень переделывать :). Но предостерегаю вас от своих ошибок. Ах да, нужно же ещё, как это работает.
Всем спасибо за внимание, всего доброго!
